CJV150

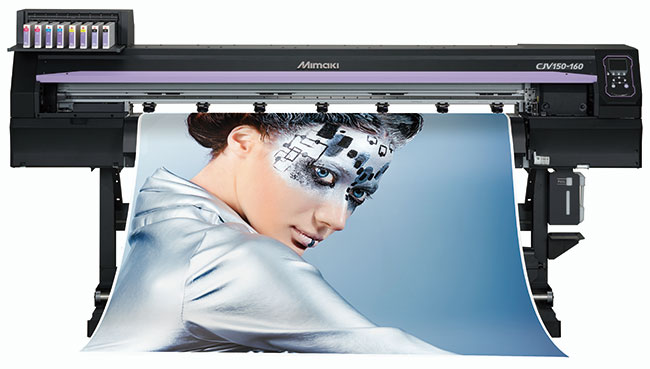

Mimaki CJV150 - velkoplošné solventní tiskárny kombinované s řezacím plotrem. Touto řadou Mimaki rozšiřuje svou nabídku cenově dostupných strojů v oblasti multifunkčních tiskáren. Jedinečná plně automatická výroba solventního tisku a ořezu v jednom stroji. Přináší více flexibility a více komfortu do výroby. Maximální rozlišení 1.440 dpi, rychlost tisku až 56,2 m2/hod, možnost tisku bílým a stříbrným inkoustem. Pro tisk mohou být použity jak solventní (SS21), tak sublimační (Sb53) inkousty. Stroj je vyráběn v tiskových šířkách 800 mm, 1.090 mm, 1.361 mm a 1.610 mm. Tiskárna je dodávána včetně ripovacího programu RasterLink6.

ZÁKLADNÍ VLASTNOSTI

CJV150
  • Piezoelektrická technologie tisku, jedna kompaktní hlava.
  • Hlava obsahuje 1.440 trysek (8 řad po 180 tryskách).
  • Automatická kontrola funkčnosti trysek (NCU).
  • Systém pro nahrazení vadných trysek (NRS).
  • Max. rychlost tisku až 56,2 m2/hod.
  • Vyrábí se v tiskových šířkách 800 mm, 1.090 mm, 1.361 mm a 1.610 mm.
  • Max. rozlišení tisku až 1.440 dpi.
  • Inteligentní trojitý systém vyhřívání.
  • Variabilní velikost tiskového bodu (4 pl - 35 pl).
  • Systém nepřerušitelného dodávání inkoustu (UISS).
  • Volitelně jsou k dispozici vysokokapacitní zásobníky inkoustu (MBIS III).
  • K dispozici jsou solventní nebo sublimační inkousty.
  • Tisk bílým inkoustem.
  • Tisk stříbrným inkoustem.
  • Nepřetržitá detekce ořezových značek pro přesný ořez kontur.
  • Možnost použití průběžných ořezových značek při ořezu dlouhých motivů.
  • Tisk a ořez bez nutnosti použití ořezových značek (do délky 1 m).
  • Funkce over-cut a corner-cut.
  • Při použití tenkých médií možnost změny posloupnosti práce (napřed ořez, potom tisk).
  • Automatické zvedání přítlačných koleček po dokončení tisku před zahájením řezání.
  • RIP RasterLink6 standardní součástí.



Konfigurace barev

4C Magenta Cyan Yellow Black Black Yellow Cyan Magenta
8C Magenta Cyan Yellow Black Light Cyan Light Magenta Light Black Orange
6C+W+W Magenta Cyan Yellow Black Light Cyan Light Magenta White White
6C+W+Si Magenta Cyan Yellow Black Light Cyan Light Magenta White Silver

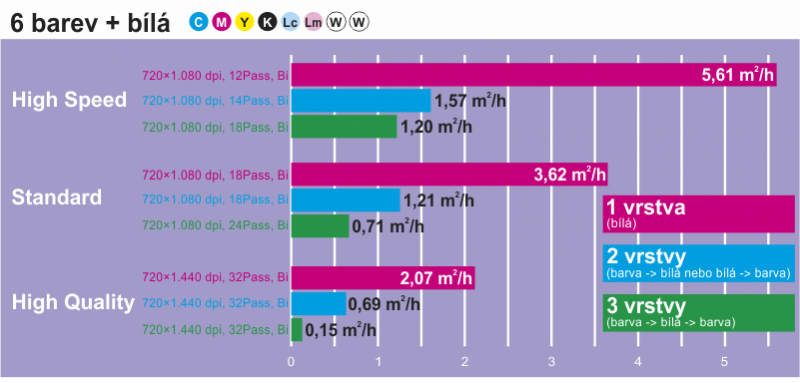

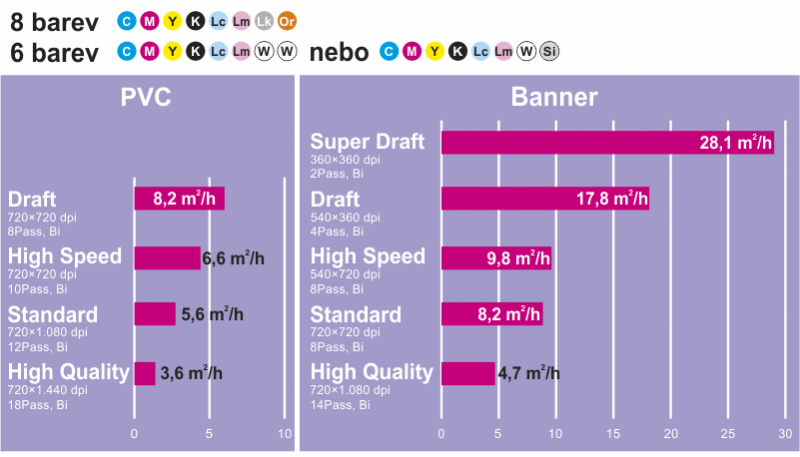

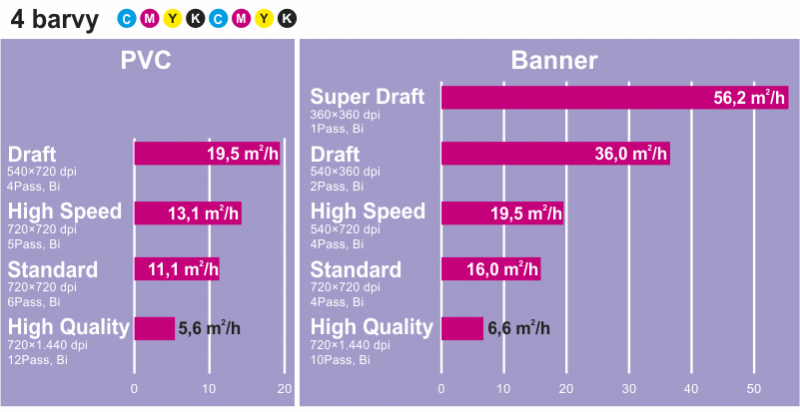

Rychlost tisku





Multifunkční tisková hlava

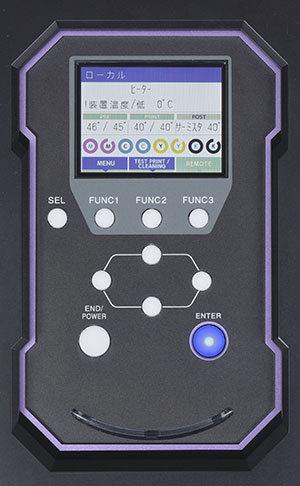

Ovládací panel

Tisková hlava
Pro snadné nastavení parametrů tisku, resp. pro snadné a komfortní ovládání tiskárny je tato vybavena jednoduchým ovládacím panelem s barevným displejem. Tiskárnu je také možné ovládat z dodávaného ripovacího programu RasterLink6.

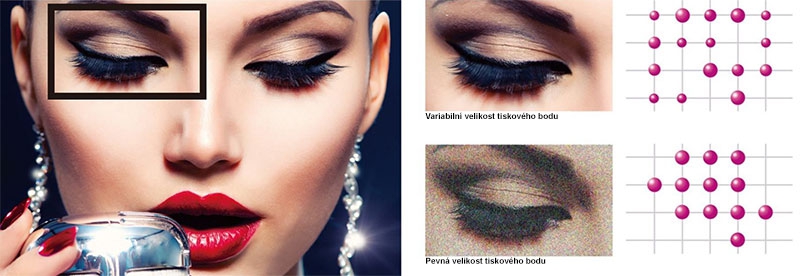

Variabilní velikost tiskového bodu

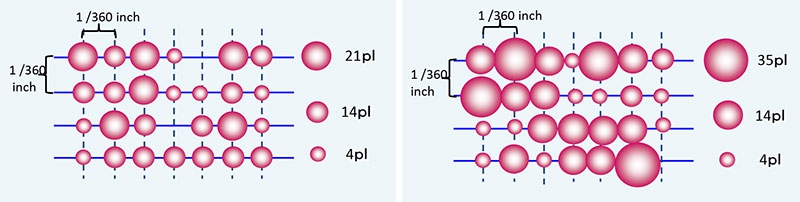

V závislosti na použitém tiskovém režimu může tiskárna používat současně tři velikosti tiskového bodu. Velikosti kapek mohou nabývat těchto objemů 4 pl / 7 pl / 8 pl / 14 pl / 16 pl / 21 pl / 29 pl / 35 pl. Konkrétní kombinace velikostí kapek je závislá na zvoleném režimu tisku.

Variabilní velikost tiskového bodu v režimu CMYK zlepšuje barevné podání především světlých odstínů, ale také má velký význam při vysokorychlostním tisku. Díky velikosti kapky až 35 pl může tiskárna umisťovat kapky inkoustu těsně vedle sebe, což má kladný vliv na denzitu tisku.


Rychlost tisku

Systém nepřerušitelného dodávání inkoustu (UISS)

Proměnlivá velikost tiskového bodu

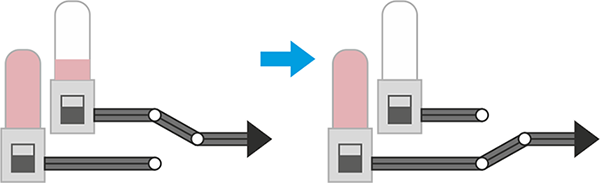

UISS (Uninterrupted Ink Supply System) pro kontinuální tisk je standardní součástí tiskáren řady CJV150. Je-li tiskárna nakonfigurována pro tisk v režimu 2×CMYK je možné využívat pro každou barvu dva zásobníky inkoustu (každý má 440 ml, tj. celkem 880 ml na barvu, resp. 4.000 ml na barvu při použití MBIS). V okamžiku kdy některý zásobník vyčerpá svoji zásobu inkoustu, tiskárna automaticky přepne na další zásobník a tisk pokračuje dále bez jakéhokoli přerušení. Prázdný zásobník může být poté vyměněn i během tisku.
Systém nepřerušitelného dodávání inkoustu
Pro zvýšení komfortu tisku může být tiskárna vybavena velkokapacitními zásobníky inkoustu (každý 2.000 ml) - Mimaki Bulk Ink System (MBIS ver.3).

SS21 inkousty Orange & Light Black

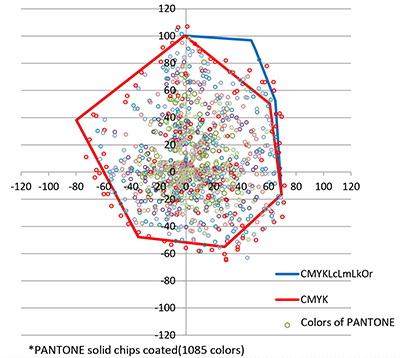

Nová doplňková barva (oranžová) výrazně rozšiřuje gamut tiskárny a pokrývá až 94% barevného rozsahu PANTONE.

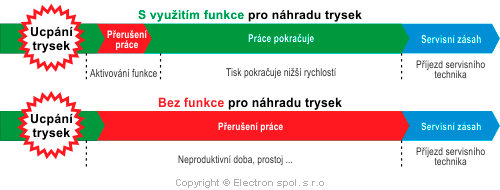

Funkce pro náhradu trysek
Funkce pro náhradu trysek
Světlý odstín černé (Light Black) výrazně zlepšuje barevné podání především černobílých tisků.

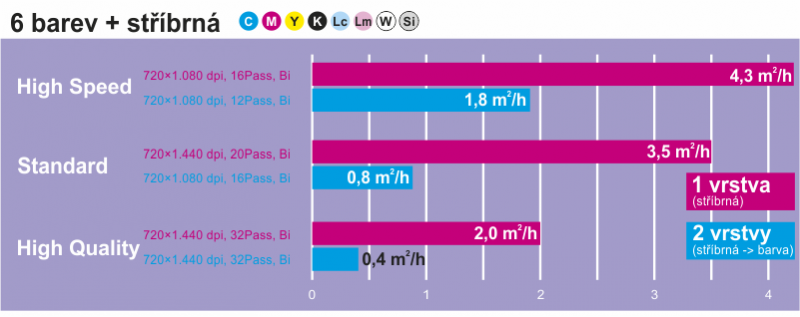

Tisk stříbrným inkoustem

Rychlost tisku
Nově vyvinutý stříbrný inkoust se zvýšeným leskem (1,67 krát ve srovnání s ekosolventními inkousty). Lesk, resp. odrazivost stříbrného tisku závisí na pozorovacím úhlu.

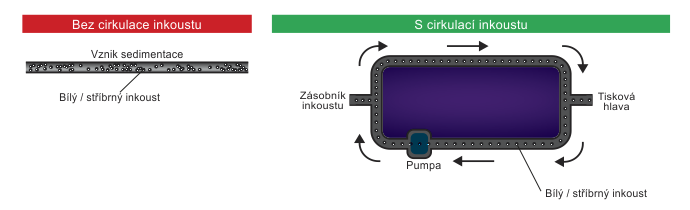

MCT (Mimaki Circulation Technology)

Rychlost tisku
Nectností bílého nebo stříbrného inkoustu je nadměrná sedimentace, která způsobuje ucpávání hadiček a trysek. Systém pro automatickou cirkulaci inkoustu (Mimaki Circulation Technology) tuto nectnost efektivně napravuje. Vedlejším, ale nezanedbatelným, efektem cirkulace je snížení spotřeby inkoustu díky omezení nutnosti nadměrného čištění. Také díky tomu, že se v hadičkách nevyskytují usazeniny, které by inkoustu bránily v plynulém pohybu, nedochází během času ke zhoršení kvality tisku, resp. k výpadkům během tisku.

Tato funkce je dostupná pouze pro bílý nebo stříbrný inkoust.

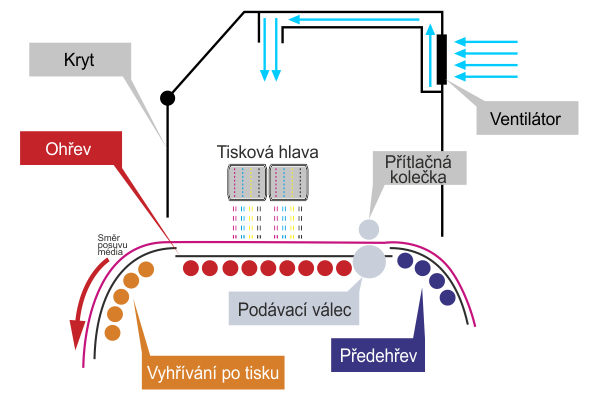

Inteligentní trojitý systém vyhřívání

Tiskárna je vybavena trojitým automatickým systémem vyhřívání, který umožňuje optimální nastavení teploty vyhřívání média v závislosti na použitém materiálu a režimu tisku.

Zabudované sušení média výrazně urychluje schnutí tisku a tím umožňuje bezproblémové a hlavně rychlé navíjení potištěného média bez rizika následného rozmazání nebo jiného poškození tisku.
Rychlost tisku

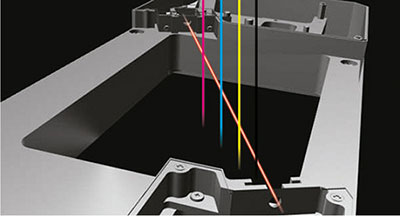

Automatická kontrola trysek

Tiskárna je vybavena systémem pro automatickou kontrolu trysek (Nozzle Check Unit - NCU). Tento systém umožňuje nastavit chování tiskárny při zjištění netisknoucí trysky (nebo více trysek), kdy tiskárna může automaticky zahájit čištění nebo může bez přerušení pokračovat v tisku a čištění zahájit až při zjištění výpadku více trysek.
Rychlost tisku
V případě, že čištění trysek nebude úspěšné, je možné použít funkci pro náhradu trysek (Nozzle Recovery System - NRS) a pokračovat v tisku. Tato funkce není pro některé tiskové režimy dostupná (zejména režimy s nízkým počtem průchodů).
Rychlost tisku

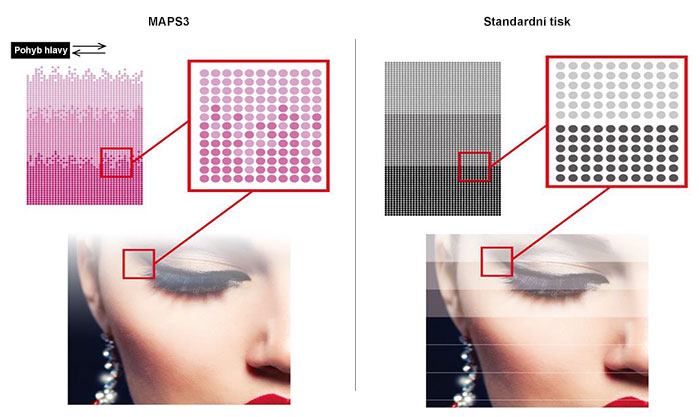

MAPS3 (Mimaki Advanced Pass System 3)

Funkce MAPS je určena pro eliminaci pruhování v tisku (banding).
Rychlost tisku

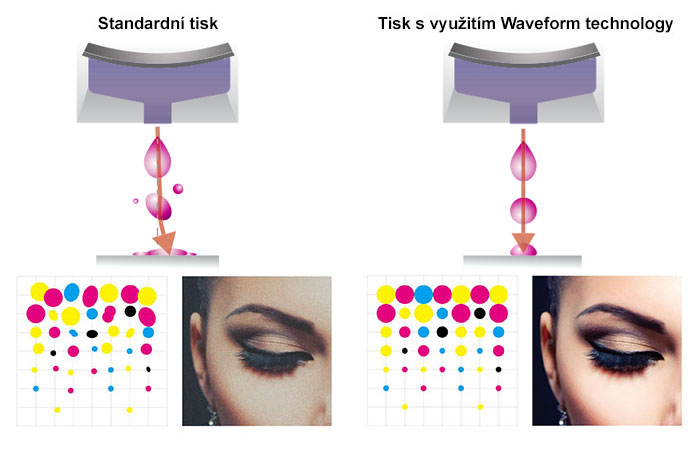

Waveform Control Technology

Technologie pro řízení tvaru kapky inkoustu zajišťuje přesný kulovitý tvar kapky. Tím je zaručena vysoká kvalita a ostrost tisku.
Rychlost tisku

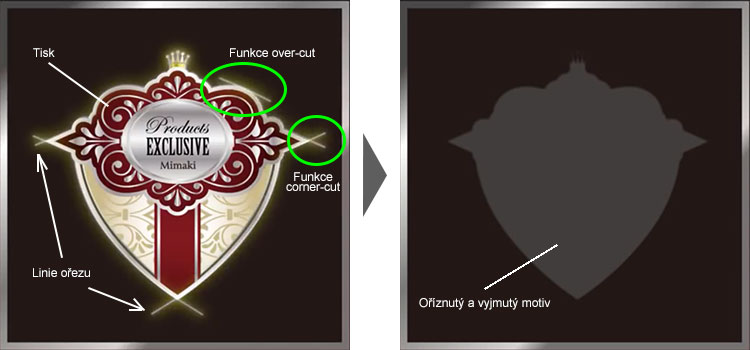

Funkce over-cut a corner-cut.

Rychlost tisku
Plotr ke své práci používá tzv. vlečený nůž. Nůž tohoto typu je do správné polohy, resp. orientace natáčen pasivně, tj. vlečením. Kvůli této vlastnosti, resp. tomu, že špička nože je mimo osu otáčení může dojít k situaci, že se začátek a konec řezu tzv. "nepotkají". To má za následek zatrhávání fólie během separace. Tento nedostatek vlečených nožů řeší funkce over-cut, která zajistí přetažení řezu přes počátek. Tím se eliminují nedořezané úseky. Na podobném principu pracuje také funkce corner-cut, která je pro změnu zaměřena na ostré úhly.

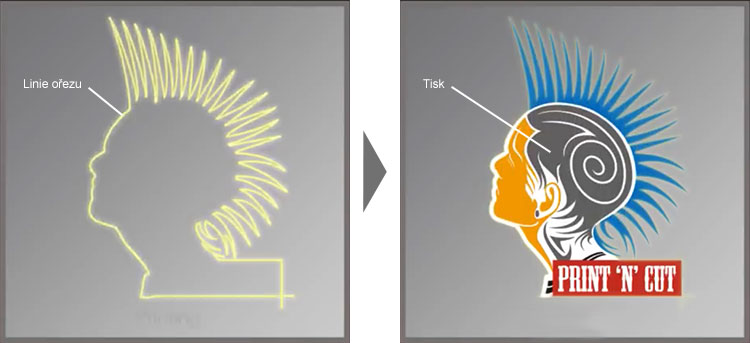

Cut & print

Rychlost tisku
Standardní posloupnost práce je nejprve tisk, potom ořez. Ve specifických případech není tato posloupnost z různých důvodů možná. Jde zejména o použití velmi tenkých fólií nebo použití sytých barev v celoplošném tisku. V takovém případě se potištěná fólie mění v "bláto" a při pokusu o ořez se zatrhává a různě jinak ničí. Pro tento případ je možné změnit posloupnost práce a zahájit práci nejprve ořezem a až následně tiskem.

Ořez bez ořezových značek

Díky vysoké přesnosti stroje jak při tisku tak také při ořezu není nutné pro ořez menších tisků používat ořezové značky. Tisk a ořez bez nutnosti použití ořezových značek je možný do délky 1 m.
Model
CJV150-75 CJV150-107 CJV150-130 CJV150-160
Tisková hlava Typ
 piezoelektrická, tisk na vyžádání
Velikost kapky   min. 4 pl, max. 35 pl
Maximální šířka tisku
800 mm 1.090 mm  1.361 mm 1.610 mm
Rozlišení tisku
360 dpi, 540 dpi, 720 dpi, 1.080 dpi, 1.440 dpi
Inkoust Typ
SS21
  (C+M+Y+K+Lc+Lm+Lk+Or+W+Si)
Sb53
  (BL+M+Y+K+DK+LBL+Lm)
Doplňování
automatické přepnutí na druhý zásobník (CMYK+CMYK)
Objem SS21  cartridge 440 ml nebo zásobník 2.000 ml (bílý a stříbrný inkoust pouze cartridge 220 ml)
Sb53   cartridge 440 ml nebo zásobník 2.000 ml
Cirkulace inkoustu MCT (Mimaki Circulation Technology), pouze bílý nebo stříbrný inkoust
Média Šířka
 810 mm 1.100 mm 1.371 mm  1.620 mm
Maximální tloušťka
  1 mm
Maximální hmotnost
 40 kg
Vnitřní průměr jádra
  2" nebo 3"
Vnější průměr
  max. 250 mm
Vyhřívání  3 pozice (předehřev, ohřev a sušení), elektronická regulace
Navíjecí zařízení   obousměrné automatické navíjecí zařízení s regulací tahu
Kontrola trysek
 optický měřící systém
Rozhraní   USB 2.0, LAN (pro e-mail)
Standardy   VCCI Class A, FCC Class A, UL60950-1ETL, CE Marking (EMC Directive, Low Voltage and Machinery), CB Report, RoHS, REACH, Energy Star, RCM
Napájení jedna fáze AC 200 - 240V ±10%, 50/60Hz ±1Hz
Příkon
max. 1.920 W ×2
Pracovní prostředí Teplota  20°C - 30°C
Vlhkost  35 - 65% Rh, bez kondenzace
Rozměry
Šířka
 1.965 mm 2.255 mm 2.525 mm 2.775 mm
Hloubka
 700 mm
Výška
 1.392 mm
Hmotnost  126 kg 142 kg 157 kg  168 kg
Položka Barva Označení Poznámka
SS21 Cyan
SPC-0501C
cartridge 440 ml
Magenta SPC-0501M
Yellow SPC-0501Y
Black SPC-0501K
Orange SPC-0501Or
Light Cyan SPC-0501LC
Light Magenta SPC-0501LM
Light Black SPC-0501LK
White SPC-0504W-2 cartridge 220 ml
Silver SPC-0504Si cartridge 220 ml
Cyan SPC-0588C zásobník 2.000 ml
Magenta SPC-0588M
Yellow SPC-0588Y
Black SPC-0588K
Orange SPC-0588Or
Light Cyan SPC-0588LC
Light Magenta SPC-0588LM
Light Black SPC-0588LK
Sb53 Blue SB53-BL-44 cartridge 440 ml
Magenta SB53-M-44
Yellow SB53-Y-44
Black SB53-K-44
Deep Black SB53-DK-44
Light Blue SB53-LBL-44
Light Magenta SB53-LM-44
Blue SB53-BL-2L zásobník 2.000 ml
Magenta SB53-M-2L
Yellow SB53-Y-2L
Black SB53-K-2L
Deep Black SB53-DK-2L
Light Blue SB53-LBL-2L
Light Magenta SB53-LM-2L
Název Označení Poznámka
AMF Kit
OPT-J0360 (CJV150-130)
Doporučeno pro vysokorychlostní tisk.

OPT-J0359 (CJV150-160)
MBIS3 OPT-J0364
Anti-static sheet OPT-J0374 (CJV150-75)
OPT-J0373 (CJV150-107)
OPT-J0357 (CJV150-130)
OPT-J0355 (CJV150-160)
Drying Fan OPT-J0369 (CJV150-75)
OPT-J0368 (CJV150-107)
OPT-J0352 (CJV150-130)
OPT-J0351 (CJV150-160)
Air exhaust unit
OPT-J0372 (CJV150-75) Při objednání Air exhaust unit je nutné objednat také Drying fan.
OPT-J0371 (CJV150-107)
OPT-J0354 (CJV150-130)
OPT-J0353 (CJV150-160)
