CF2

Profesinální plošné plotry s širokou variabilitou využití

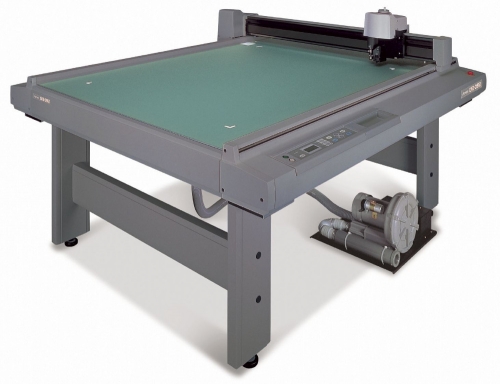

Řezací plotry Mimaki CF2 jsou profesinální plošné plotry s širokou variabilitou využití. Mohou, v závislosti na konfiguraci, řezat materiály až do tloušťky 25 mm. Řezací hlava může být vybavena nástrojem s klasickým vlečeným nožem, tangenciálním nožem nebo oscilačním nástrojem. To plotru umožňuje řezat materiály jako jsou běžné vinylové fólie, papír, vícevrstvá lepenka, guma, teflon, pěněné desky atd.

ZÁKLADNÍ VLASTNOSTI

CF2
  • Vysoká přesnost řezání (až 100 kroků/mm)
  • Vysoká rychlost práce (až 50 cm/s)
  • Variabilita při výběru nástrojů
    • Tangenciální nůž
    • Oscilační nůž
    • Vlečený nůž
    • Bigovací nástroj
    • Rilovací nástroj
    • Pero
  • Robustní konstrukce umožňující intenzivní provoz
  • Barevný foto senzor pro detekci ořezových značek
  • Funkce pro výsek (HalfCut) s nastavitelnou hloubkou řezu
  • Opakované prořezávání - funkce určená pro kvalitní řezání silných materiálů
  • Snadná obsluha
  • Uchycení materiálu podtlakovým přisáváním
  • Připojení k počítači přes sériové rozhraní
  • Řezací program FineCut standardní součástí

Konfigurace hlavy

Tisková hlava
Řezací plotr může být, v závislosti na použitém materiálu, vybaven dvěma typy řezacích hlav - buď typem TD nebo typem RC. Každá hlava může být vybavena různou kombinací nástrojů.
  • Pero - běžné kuličkové pero (průměr 8 - 9 mm)
  • Vlečený nůž (pasivně natáčený) - vhodný především pro řezání samolepících fólií
  • Tangenciální nůž (aktivně natáčený) - umožňuje řezat materiály silné až 1 cm
  • Oscilační nůž - je určen především pro řezání tvrdších, resp. silnějších materiálů (až do tloušťky 2 cm)


Hlava Nástroj Přítlak Poznámka

TD

hlava TD

A Pero / vlečený nůž 20 - 400 g
B Tangenciální nůž 300 - 1.500 g
C Rilovací nástroj 1.000 - 5.000 g

RC

hlava RC

A Pero / vlečený nůž 20 - 400 g
B Oscilační nůž 1.500 g (fixní hodnota) tloušťka řezu 2mm, frekvence 7.000 Hz
Tangenciální nůž 500 - 1.500 g
C Tangenciální nůž s vysokým přítlakem / bigovací nástroj 1.000 - 5.000 g

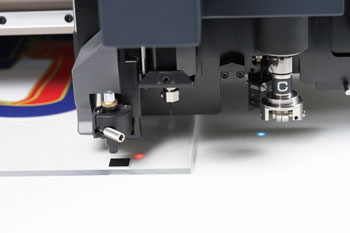

Foto senzor

Foto senzor
Patentovaný barevný foto senzor je určen k načtení natištěných ořezových značek. Po načtení značek plotr automaticky provede všechny potřebné korekce.

Světelné ukazovátko může být také použito k přesnému usazení média na pracovní plochu.

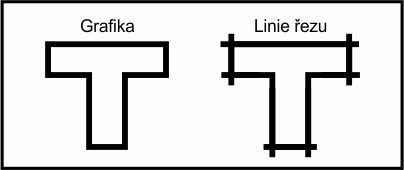

Korekce počátečních a koncových bodů řezu

Korekce počátečních a koncových bodů
Při řezání silnějších materiálů je pro dosažení kvalitního řezu vhodné změnit počátek a konec řezání v závislosti na tloušťce materiálu a použitém nástroji. Tato korekce je nastavitelná v rozsahu od 0 do 2,5 mm.

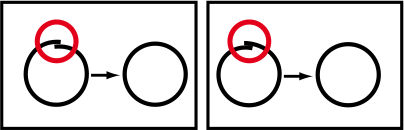

Korekce kružnice (úhel odklonu)

Korekce odklonu
Vlivem tvrdosti nebo tloušťky materiálu může při řezání kružnic, resp. jakýchkoli oblouků docházet k odklonu nástroje od požadovaného směru řezu. Pro tyto případy je plotr vybaven speciální funkcí pro eliminování tohoto problému.

Řezání z rubové strany

Pro situace kdy je nutné zpracovávat potištěné materiály z rubové strany (typicky, vytváření ohybů při výrobě krabice s potiskem) jsou součástí příslušenství plotru plastové značky s trny.

Předvolby parametrů řezání

Pro opakované zpracování již dříve používaných typů materiálů je plotr vybaven předvolbami pro uložení parametrů řezání. Do každé předvolby mohou být uloženy vlastnosti jako je přítlak, rychlost řezání, korekce počátečních a koncových bodů, korekce kružnice, ofset nástroje, atd.

Opakované prořezávání

Pro řezání silnějších nebo tvrdých materiálů jsou plotry řady CF2 vybaveny funkcí pro opakované prořezávání. To probíhá opakovanou změnou přítlaku (max. 5×).
  • Rilovací nástroj (kolečko), bigovací nástroj - je určen pro tvorbu ohybů (např. při výrobě krabic)

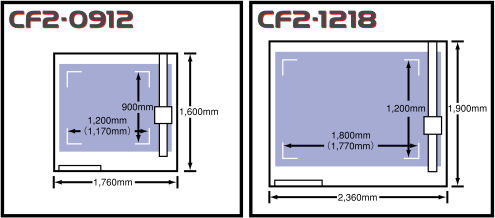

  • Model CF2-0912
    CF2-1218
    Pracovní plocha X S čidlem 1.170 mm 1.770 mm
    Bez čidla 1.200 mm 1.800 mm
    Y 900 mm 1.200 mm
    Metoda řízení pohybu stejsměrné servomotory (X, Y, Z, úhel)
    Maximální rychlost řezání 50 cm/s
    Maximální akcelerace 0,5G
    Přesnost mechanická

    X=0,00234mm

    Y=0,003125mm

    úhel=0,05625

    Přesnost sofwarová 0,025 mm (40 kroků/mm) nebo 0,01 mm (100 kroků/mm)
    Statická přesnost Opakovatelnost ±0,1 mm
    Vzdálenost ±0,1 mm nebo ±0,1% platí větší hodnota
    Návrat do počátku ±0,1 mm
    Maximální tloušťka materiálu TD 25 mm
    RC 20 mm
    Uchycení materiálu podtlakové přisávání pomocí kompresoru
    Paměť 1MB
    Příkazový jazyk MGL-IIc3 s podporou MGL-IIc (založeno na HPGL)
    Rozhraní RS-232C
    Rozměry Šířka 1.760 mm 2.360 mm
    Hloubka 1.600 mm 1.900 mm
    Výška 1.100mm
    Hmotnost 140 kg 180 kg
    Pracovní prostředí Teplota 5 - 40°C
    Vlhkost 35 - 75%Rh, bez kondenzace
    Napájení Hlavní jednotka AC 100/120/220/240V, 50/60Hz
    Příkon 300VA (bez kompresoru)
    Tisková hlava
    Položka Kód TD RC Poznámka
    Držák (pozdro) vlečeného nože SPA-0001 STD OPT 1 ks / sada, bez nože
      Vlečený nůž pro vinylové fólie SPB-0001 STD OPT 3 ks / sada
    Vlečený nůž pro malé znaky SPB-0003 OPT OPT 3 ks / sada
    Vlečený nůž pro řezání gumy SPB-0005 OPT OPT 3 ks / sada
    Vlečený nůž pro reflexní fólie SPB-0006 OPT OPT 2 ks / sada
    Vlečený nůž pro fluorescentní fólie SPB-0007 OPT OPT 3 ks / sada
    Držák (pouzdro) nože 4N SPA-0053 STD OPT Pro tloušťky max. 5 mm
      Držák (pouzdro) nože 2N SPA-0113 --- STD Pro tloušťky max. 2 mm
    Vysokorychlostní ocelový nůž 30° SPB-0043 STD STD 40 ks ×5 / sada
    Tvrzený nůž 30° SPB-0045 STD STD 1 ks ×3 / sada
    Nůž potažený titanem 30° SPB-0047 OPT OPT 1 ks / sada
    Vysokorychlostní ocelový nůž 45° SPB-0044 OPT OPT 40 ks ×5 / sada
    Tvrzený nůž 45° SPB-0046 OPT OPT 1 ks ×3 / sada
    Nůž potažený titanem 45° SPB-0008 OPT OPT 1 ks / sada
    Držák (pouzdro) nože 7N SPA-0054 OPT OPT Pro tloušťky max. 7 mm
      Vysokorychlostní ocelový nůž 30° 7 mm SPB-0048 OPT OPT 15 ks ×5 / sada
    Držák (pouzdro) nože 10N SPA-0077 OPT OPT Pro tloušťky max. 10 mm
      Tvrzený nůž 30° SPB-0051 OPT OPT 3 ks / sada
    Držák (pouzdro) nože RN SPA-0055 OPT OPT
      Nůž potažený titanem (obě ostří) SPB-0009 OPT OPT 1 ks / sada, pro reflexní fólie
    Držák (pouzdro) nože JN SPA-0061 OPT OPT
      Tvrzený nůž (obě ostří) SPB-0031 OPT OPT 2 ks / sada, pro vícevrstvé materiály
    Držák (pouzdro) nože 07 SPA-0114 --- STD
      20 mm nůž SPB-0055 --- STD 10 ks / sada, pro vlnitou lepenku
    Tvrzený nůž 17” SPB-0065 --- STD 5 ks / sada, pro vlnitou lepenku, typ AB
    Bigovací kolečko DN SPA-0056 STD OPT Pro vlnitou lepenku, typ E
    Bigovací kolečko CN SPA-0057 STD STD Pro křídový karton
    Bigovací kolečko PN SPA-0058 OPT OPT Pro vytváření záhybů
    Bigovací půlměsíc EN SPA-0067 OPT OPT Pro vlnitou lepenku, typ E/B
    Bigovací půlměsíc YN SPA-0124 OPT STD Pro vlnitou lepenku
    Držák pera SPA-0068 STD STD 1 ks / sada
    Jednotka podtlakového přisávání OPT-C0200 OPT OPT 220V, 0,51/0,7kW, filtr je dostupný samostatně
    Jednotka podtlakového přisávání OPT-C0201 OPT OPT 240V, 0,51/0,7kW, filtr je dostupný samostatně
    Jednotka podtlakového přisávání OPT-C0206 OPT OPT 220V, 0,25/0,38kW, filtr je dostupný samostatně
    Jednotka podtlakového přisávání OPT-C0207 OPT OPT 240V, 0,25/0,38kW, filtr je dostupný samostatně
    Adjustovač vysunutí nože OPT-C0030 OPT OPT Pro tangenciální nůž.
    Adjustovač vysunutí nože OPT-C0066 OPT OPT Pro vlečený nůž.

    Vysvětlivky

    STD ... standardní výbava
    OPT ... volitelná výbava
