Řezací plotr Mimaki CFL-605RT je profesinální plošný plotr kompaktních rozměrů. Může, v závislosti na konfiguraci, řezat materiály až do tloušťky 10 mm. Řezací hlava může být vybavena nástrojem s klasickým vlečeným nožem, tangenciálním nožem, oscilačním nástrojem nebo rilovacím kolečkem. To plotru umožňuje řezat materiály jako jsou papír, vícevrstvá lepenka, guma, pěněné desky atd. Pracovní plocha je A2+ (610 × 510 mm), přítlak až 1.500 g.
ZÁKLADNÍ VLASTNOSTI
- Vysoká přesnost řezání.
- Vysoká rychlost práce (300 mm/s, resp. 423 mm/s diagonálně).
- Pracovní plocha A2+ (610 mm × 510 mm)
- Variabilita při výběru nástrojů:
- tangenciální nůž
- oscilační nůž
- vlečený nůž
- rilovací kolečko
- pero
- Robustní konstrukce umožňující intenzivní provoz.
- Čidlo pro detekci ořezových značek.
- Funkce pro výsek (HalfCut) s nastavitelnou hloubkou řezu.
- Uchycení materiálu podtlakovým přisáváním.
- Připojení k počítači přes USB 2.0, sériové rozhraní (RS-232C), ethernet.
- Snadné ovládání z panelu operátora.
- Řezací program FineCut 8 standardní součástí.
 |

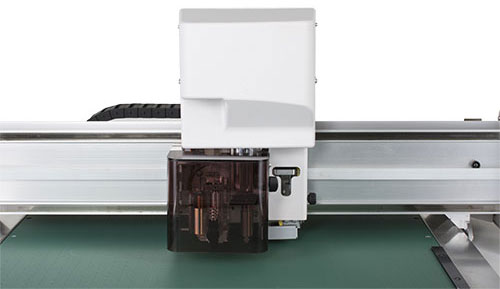

Řezací hlava a nástroje
Tangenciální nástroj |
|
 |
|
| Přítlak | 500 - 1.500 g |
| Max. hloubka řezu | 2 mm |
| Použitelné materiály | Lepenka, reflexní fólie, guma, průmyslové materiály. |

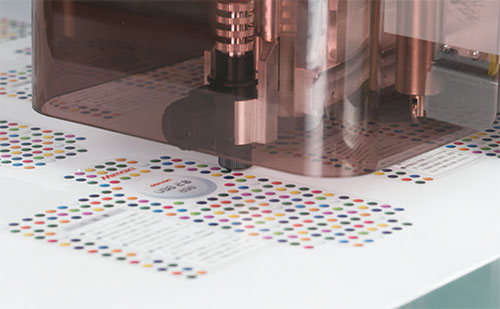

Oscilační nástroj |
|
 |
|
| Frekvence | 3.000 zdvihů/min |
| Hloubka zdvihu | 5 mm |
| Přítlak | 1.500 g |
| Max. hloubka řezu | 10 mm |
| Použitelné materiály | Pěnové materiály, lepenka. |
| Při použití oscilačního nože je nutné použít plstěnou podložku (SPC-0785). |
|

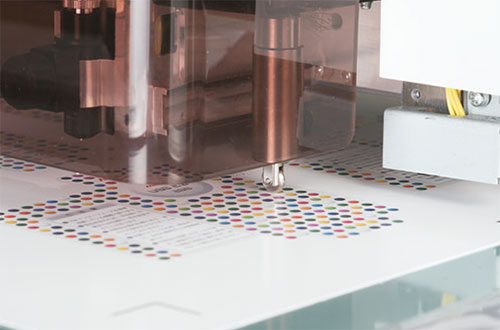

Rilovací kolečko |
|
 |
|
| Přítlak | 500 - 1.500 g |
Vlečený nůž / pero |
|
 |
|
| Přítlak | 30 - 1.000 g |
| Max. hloubka řezu | 1 mm |

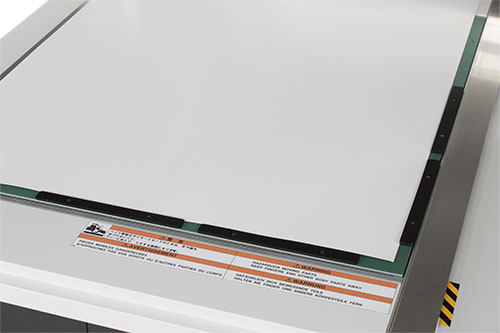

Uchycení materiálu
| Model | CFL-605RT | ||
| Pracovní plocha | 610 × 510 mm | ||
| Max. rozměr materiálu | 630 × 530 mm |
||
| Metoda řízení pohybu |
stejsměrné servomotory (X, Y, Z, úhel) |
||
| Maximální rychlost řezání |
30 cm/s (42,3 cm/s diagonálně) | ||
| Statická přesnost | Opakovatelnost |
0,2 mm | |
| Vzdálenost |
±0,1 mm nebo ±0,2% (platí větší hodnota) |
||
| Návrat do počátku |
0,1 mm |
||
| Maximální přítlak | Vlečený nůž |
1.000 g |
|
| Tangenciální nůž | 1.500 g | ||
| Rilovací kolečko | 1.500 g | ||
| Maximální tloušťka materiálu | Tangenciální nůž |
2 mm |
|
| Oscilační nůž |
10 mm |
||
| Maximální hmotnost materiálu | 20 kg | ||

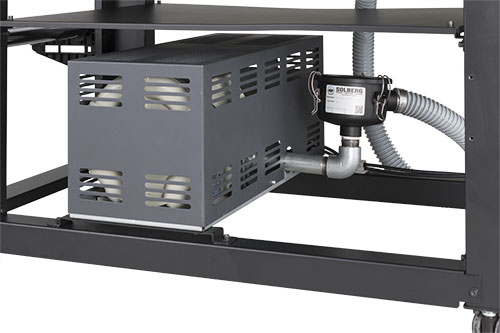

| Uchycení materiálu | podtlakové přisávání pomocí kompresoru | ||
| Řezací hlava | pozice A |
vlečený nůž, pero |
|
| pozice B |
oscilační / tangenciální nůž, rilovací kolečko |
||
| Příkazový jazyk | MGL-IIC3 (HPGL kompatibilní) | ||
| Rozhraní | USB 2.0, sériové RS-232C, ethernet |
||
| Certifikáty | VCCI class A, CE marking (Machinery directive, RoHS directive), CB, UL 60950-1, REACH, FCC class A |
||
| Rozměry |
Šířka |
1.320 mm |
|
| Hloubka |
1.045 mm |
||
| Výška |
1.100 mm |
||
| Hmotnost | 109 kg |
||
| Hlučnost |
max. 70 db (při zapnutém přisávání nebo při činnosti oscilačního nože) |
||
| Napájení | Napětí |
jedna fáze 200 - 240V, 50/60Hz |
|
| Příkon |
max. 500 W |
||
| Záruka |
1 rok |
||
| Označení | Název | Množství v balení | Kompatibilní model | Poznámka |
| SPA-0183 | Pen holder for Mitsubishi | 1 | CG/CF Series | Kompatibilní refill: SPC-0726. |
| SPC-0726 | Refill for Mitsubishi ballpoint pen | 10 | CG/CF Series | Kompatibilní držák SPA-0183. |
| SPB-0086 | Super hard edge 2° x 10mm | 5 | CFL | Standardní příslušenství (obsahuje 1 ks). |
| SPA-0260 | Cutter holder 07L | 1 | CFL | Standardní příslušenství. |
| SPB-0043 | High speed steel blade 30° | 200 | CF Series | Standardní příslušenství. |
| SPB-0045 | Carbide blade 30° | 3 | CF Series | |
| SPA-0261 | Tangential Cutter holder 2N ɑ | 1 | CFL | Standardní příslušenství. |
| SPA-0259 | Eccentric cutter holder C | 1 | CFL | Standardní příslušenství. |
| SPB-0085 | Eccentric cutter blade C | 3 | všechny modely | Standardní příslušenství (obsahuje 1 ks), kompatibilní držák SPA-0001 / SPA-0090 / SPA-0259. |
| SPC-0785 | Felt mat 605 | 1 | CFL | Standardní příslušenství. |
| SPC-0786 | Cutting mat 605 | 1 | CFL | Standardní příslušenství. |

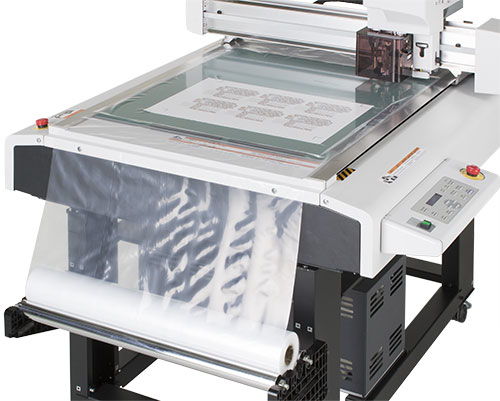

| SPC-0787 | Absorption sheet | 1 | CFL | 100 bm (jedna role). |
| SPA-0262 | Creasing holder L | 1 | CFL | Standardní příslušenství. |
| SPB-0087 | Creasing roller φ9 | 1 | CFL | Standardní příslušenství. |
| SPB-0030 | Swivel blade for PVC with low pressure | 3 | všechny modely | |
| SPB-0006 | Swivel blade for reflective sheet | 2 | všechny modely | |
| SPB-0007 | Swivel blade for fluorescent sheet | 3 | všechny modely | |
| SPB-0001 | Swivel blade for PVC sheet | 3 | všechny modely | |
| SPB-0003 | Swivel blade for small letters | 3 | všechny modely | |
| SPA-0001 | Cutter holder | 1 | všechny modely | |
| SPA-0090 | Cutter holder | 1 | všechny modely |
Standardní příslušenství. |
| OPT-S1005 | Blade tip adjuster | 1 | všechny modely | Lupa. |
| OPT-C0066 | Blade tip adjuster | 1 | všechny modely | |
| SPA-0163 | Grease | 1 | všechny modely | Standardní příslušenství. |
Podrobný popis od Mimaki (EN)
