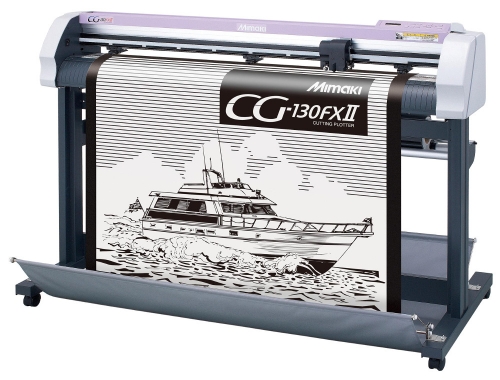

CG-FXII

Již se neprodává

Absolutní špička mezi řezacími plotry

Řezací plotry řady Mimaki CG-FXII patří k absolutní špičce mezi řezacími plotry, a to nejen díky svým užitným vlastnostem (vestavěné funkce), ale hlavně díky vysoké přesnosti práce, snadnému ovládání a robustní konstrukci.

Pomocí ovládacího panelu s displejem a funkčními tlačítky je ovládání těchto plotrů snadné a naprosto bezproblémové. Tato modelová řada určena pro provoz při vysokém zatížení.

Všechny plotry z modelové řady CG-FX jsou vybaveny čidlem pro ořez samolepek a jsou dodávány včetně řezacího programu FineCut.

ZÁKLADNÍ VLASTNOSTI

CG-FXII
  • Vysoká přesnost řezání (100 kroků/mm)
  • Vysoká rychlost práce (až 100 cm/s)
  • Robustní konstrukce umožňující intenzivní provoz
  • Vestavěné funkce - ořez samolepek, výsek, děrování, panelování, kopie
  • Funkce EXPAND - řezání až po vnější hranu přítlačných koleček
  • Nastavitelný přítlak přítlačných koleček
  • Tichý chod
  • Snadná obsluha
  • Připojení k počítači přes sériové nebo USB rozhraní
  • Řezací program FineCut 7 standardní součástí

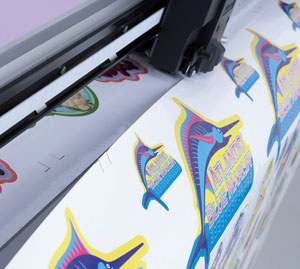

Ořez samolepek

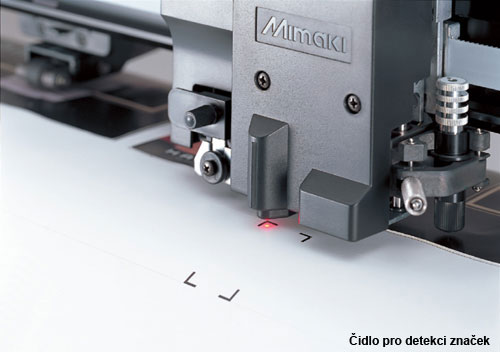

Čidlo pro detekci značek
Všechny plotry modelové řady CG-FX jsou vybaveny čidlem pro detekci pasovacích, resp. ořezových značek. Díky tomuto čidlu je ořez samolepek naprosto triviální záležitostí.
Značky
Stačí vložit potištěný formát do plotru a pomocí červeného naváděcího bodu nastavit hlavu nad první ořezovou značku (pro plotr není problémem ani nakřivo vložený materiál). O zbytek se postará plotr. Sám najde zbývající značky a změří vzdálenosti mezi nimi a zobrazí co naměřil. Obsluha plotru potom pouze pomocí ovládacího panelu zadá správné hodnoty. Tím je zajištěno, že řezaná grafika bude přesně odpovídat té natištěné.

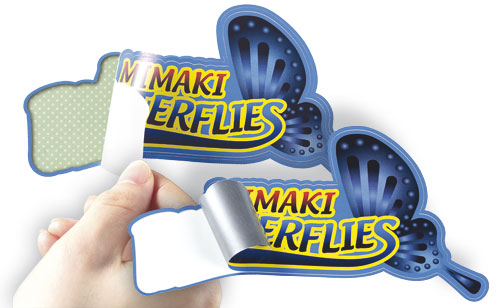

Výsek samolepek

Funkce HalfCut - výsek
Všechny plotry Mimaki (řada CG) jsou vybaveny funkcí pro výsek, resp. perforaci.

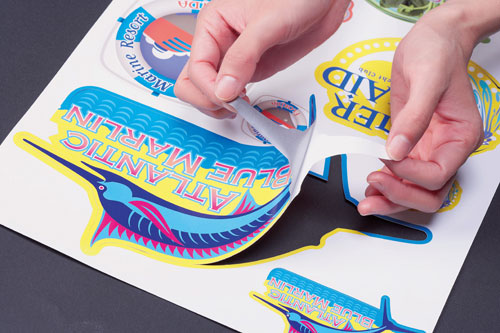

HalfCut
Tato funkce vytváří namísto standardní jednoduché řezné linie ve fólii souvislou řadu částečných a úplných prořezů (viz obr. vlevo). Délka částečného a délka úplného prořezu je nastavitelná v menu řezacího plotru. Vyřezaná (vyseknutá) grafika potom zůstává pohromadě se zbytkem materiálu a drží díky úsekům částečného prořezu.

Využití funkce je nejenom pro řezání (výsek) na fólii natištěných motivů, ale také pro výrobu šablon z papíru. Výroba papírových šablon by bez této funkce nebyla myslitelná.
HalfCut

Odříznutí média

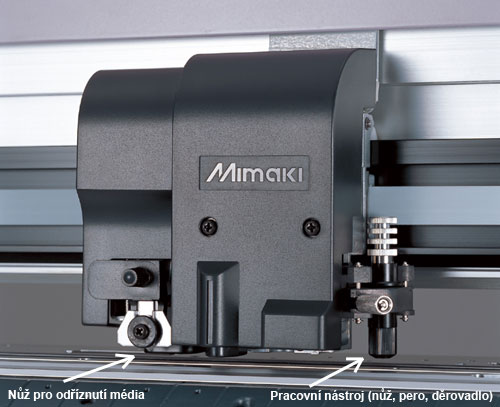

Hlava
Hlava plotru je vybavena kromě dvojitého držáku nástrojů také nožem pro odříznutí média po dokončení práce. To může být plně automatické bez jakéhokoli zásahu obsluhy nebo manuální (výběrem funkce z menu).
Odříznutí média
V obou případech je možné nastavit vzdálenost odříznutí od vyřezané grafiky.

Přítlačná kolečka

Přítlačná kolečka
Plotry CG-75FXII a CG-130FXII jsou vybaveny třemi přítlačnými kolečky, plotr CG-160FXII čtyřmi. Tato kolečka se spolu s podávacím válcem starají o bezproblémové a přesné vedení média. Všechna kolečka jsou vybavena přítlačným mechanismem, který umožňuje regulaci přítlaku ve dvou úrovních. Tím je zajištěno přesné vedení jak velmi silných tak i velmi tenkých médií.

Vysoká přesnost práce

Vysoká přesnost
K typickým vlastnostem plotrů Mimaki patří extrémně tichý chod - to zaručují jak speciální stejnosměrné zpětnovazební motory, tak i kvalitní firmware plotru. Hlavní předností plotru je vysoká přesnost práce. Základní, mechanická přesnost plotru je 0,005mm, což je 200 kroků/mm. Tato přesnost by ale byla těžko využitelná (navíc by výrazně narostlo množství dat odesílaných z počítače) a proto je programově omezena na 0,025 mm (40 kroků/mm) nebo 0,01 mm (100 kroků/mm). Z těchto dvou možností pro nastavení přesnosti je možné volit. Jako standardní bývá nastavena přesnost 40 kroků/mm (0,025mm) a pro skutečně kvalitní vyřezání detailů (např. písmo výšky 2mm) je možné nastavit 100 kroků/mm. S tímto nastavením není problém vyřezat milimetrové písmo.

Kromě toho je plotr vybaven třemi režimy optimalizace řezaných dat:
  • Standard (vyhovuje pro 80% dat)
  • Quality (optimalizace na kvalitu řezu, využití pro řezání extrémně malých detailů)
  • Speed (optimalizace na rychlost práce, využití především pro rozměrově velkou grafiku)

Vestavěné funkce

Plotr je vybaven mnoha vestavěnými funkcemi. Za zmínku stojí především tyto funkce:
  • Ořez potištěných samolepek (viz výše)
  • Výsek samolepek (perforace). Tato funkce je určená pro "vyseknutí" motivu, resp. pro řezání papíru, které by bez této funkce nebylo možné
  • Děrování - využití pro výrobu šablon pro malbu na fasády. Je nutný speciální nástroj (není součástí standardní výbavy)
  • Elektronické dorovnání řezací osy k tiskové. Tato funkce je určena pro ořez tisků u kterých se předem nepočítalo s následným ořezem a proto nejsou vybaveny ořezovými značkami. Nevyužívá optického čidla, je plně manuální
  • Panelování - pro řezání grafiky přesahující šíři plotru
  • Rotace grafiky, kopírování již řezané grafiky, ...)
Plotry Mimaki řady FX jsou stroje určené pro široké spektrum použití s důrazem na vysokou provozní zátěž. Díky své konstrukci umožňují řezání nejen běžných samolepících fólií, ale i reflexních, maskovacích pro pískování nebo flockovacích (zažehlovacích) fólií. Fólie jsou podtlakově přisávány k plotru, čímž je umožněno bezproblémové řezání i velmi tenkých fólií (nedochází k jejich zvlnění pod řezací hlavou). Při použití běžných fólií je možné řezat písmo již od cca 2 mm výšky. Všechny modely jsou vybaveny integrovaným odvíječem fólie.
Model CG-75FXII CG-130FXII CG-160FXII
Funkce řezání, kreslení, zkušební řez, testovací obrazec, děrování, výsek (perforace), expand, automatické odříznutí média, automatická detekce značek, elektronické dorovnání řezací osy k tiskové, rotace grafiky, kompenzace délky, panelování, převinutí média, kopie
Řezná šířka 760 mm 1.300 mm 1.600 mm
Šířka materiálu 90 - 1.040 mm 90 - 1.580 mm 90 - 1.880 mm
Max. šířka materiálu pro automatické odříznutí 870 mm 1.425 mm 1.720 mm
Max.rychlost řezání 100 cm/sec
Max.rychlost posunu 140 cm/sec
Přesnost mechanická 0,005 mm (200 kroků/mm)
Přesnost softwarová 0,025 mm (40 kroků/mm) nebo 0,01 mm (100 kroků/mm)
Opakovatelnost ±0,2 mm
Max. tloušťka média pro řezání 0,15 mm
Tloušťka média pro děrování 0,06 - 0,13 mm
Max. hmotnost role 18 kg 18 kg 22 kg
Max. průměr role 200 mm
Max. přítlak 400 g
Nástroje řezací nůž (vlečený), kuličková pera (vodní a olejová), děrovací nástroj (volitelně)
Ovládací jazyk MGL-IIC
Rozhraní sériové RS-232C, USB
Paměť 30 MB
Napájení AC 100V - 240V
Příkon méně než 130 VA
Teplota 5 - 35°C
Vlhkost 35 - 75%Rh (bez kondenzace)
Rozměry (Š×H×V) 1.285×700×1.217 mm 1.825×700×1.217 mm 2.125×700×1.217 mm
Hmotnost 50 kg 60 kg 69 kg
  CG-75FXII CG-130FXII CG-160FXII
Držák nože SPA-0090
Nůž pro odříznutí média SPA-0119
Sada pro děrování OPT-C0095 (1×držák, 2×jehla)
Řezací podložka - gumová SPC-0358 SPC-0353 SPC-0381
Řezací podložka - pěnová SPC-0359 SPC-0354 SPC-0382
Sada koleček OPT-C0185 OPT-C0183 OPT-C0187
Koš na materiál OPT-C0184 OPT-C0182 OPT-C0186
  CG-75FXII CG-130FXII CG-160FXII
Standardní nůž pro vinyl SPB-0030
Nůž pro reflexní média SPB-0006
Nůž pro fluorescentní média SPB-0007
Nůž pro vinyl a papír SPB-0001
Nůž pro detaily SPB-0003
