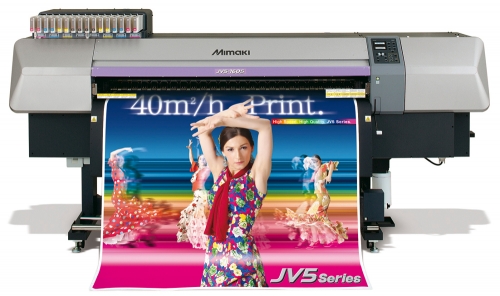

JV5-160S

Vlajková loď firmy Mimaki pro solventní tisk

Její hlavní přednosti patří tisk rychlostí 58m2/hod v rozlišení 540×720dpi, bezobslužný provoz a snadná obsluha. Maximální rozlišení tisku je 1.440×1.440dpi. Vyrábí se v tiskových šířích 130cm, 160cm.

ZÁKLADNÍ VLASTNOSTI

JV5-160S
  • Piezoelektrická technologie tisku
  • 1.440 trysek na barvu
  • Automatická kontrola funkčnosti trysek
  • Max. rychlost tisku až 58 m2/hod
  • Výborná odolnost proti oděru a poškrábání při použití HS inkoustů
  • Tisková šíře max. 1.620 mm
  • Inteligentní trojitý systém vyhřívání
  • Variabilní velikost tiskového bodu
  • Systém nepřerušitelného dodávání inkoustu
  • Volitelně eko-solventní inkousty
  • RIP RasterLink Pro III standardní součástí

Vysoká rychlost tisku

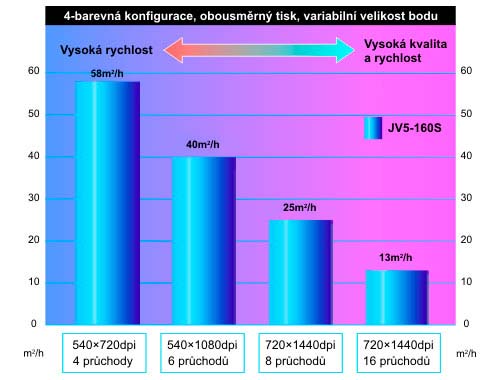

Rychlosti tisku čtyřbarva

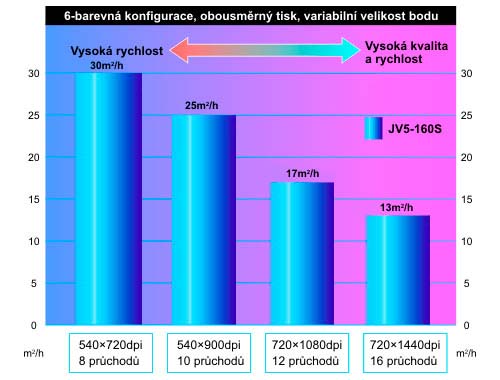

Rychlosti tisku šestibarva

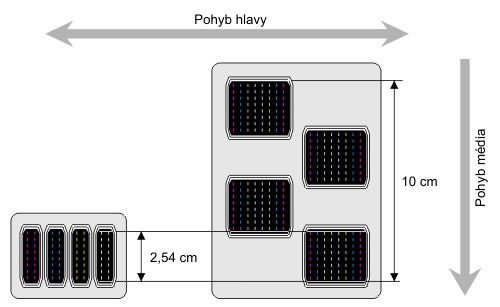

Nové tiskové hlavy

Starý typ hlavy
Starý typ hlavy
Nový typ hlavy
Nový typ hlavy
Tisková hlava
Tisková hlava
Standardní konstrukce tiskové hlavy je dvě řady trysek (každá řada 180 trysek), přičemž blok hlav obsahuje čtyři hlavy (CMYK). Tyto hlavy jsou uspořádány v řadě vedle sebe.

Naproti tomu tiskárny Mimaki řady JV5 obsahují nový typ hlavy, která má osm řad po 180 tryskách (tj. celkem 1.440 trysek). Tyto hlavy jsou uspořádány kaskádově do bloku. Tím je dosaženo vysoké šířky tisku 10 cm v jednom průchodu, narozdíl od 2,5 cm u standardní konstrukce. To zaručuje vysokou rychlost tisku i při vysokém rozlišení a velkém počtu průchodů.

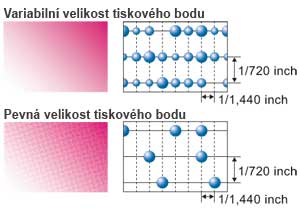

Variabilní velikost tiskového bodu

Variabilní velikost tiskového bodu
Max. rozlišení 1.440×1.440 dpi a proměnlivá velikost tiskového bodu je schopna poskytnout špičkovou fotografickou kvalitu i při použití pouze čtyř základních barev (CMYK).

Systém nepřerušitelného dodávání inkoustu (UISS)

UISS
UISS
UISS pro kontinuální tisk je standardní součástí tiskárny JV5. Je-li tiskárna nakonfigurována pro tisk v režimu 4×CMYK je možné využívat pro každou barvu čtyři zásobníky inkoustu (každý má 440 ml, tj. celkem 1.760 ml na barvu). Když některý zásobník vyčerpá svoji zásobu inkoustu, tak tiskárna automaticky přepne na další zásobník a tisk pokračuje dále bez jakéhokoli přerušení. Prázdný zásobník může být poté vyměněn během tisku.

Na obrázku vlevo je u prvního zásobníku rozsvíceno zelené světlo (detail A), zásobník je používán. U druhého zásobníku nesvítí nic (detail B), takže zásobník není aktuálně v provozu (není používán). V okamžiku kdy se u prvního zásobníku vyčerpá zásoba inkoustu, rozsvítí se červené světlo (detail C) a tiskárna automaticky přepne na druhý zásobník (detail D). Tiskárna bez přerušení pokračuje v tisku a prázdný zásobník (detail C) může být vyměněn.

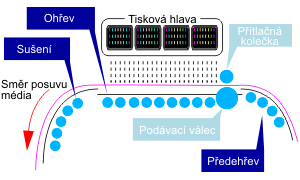

Inteligentní trojitý systém vyhřívání

Vyhřívání
Tiskárna je vybavena trojitým automatickým systémem vyhřívání, který umožňuje optimální nastavení teploty vyhřívání média v závislosti na použitém materiálu a režimu tisku.

Zabudované sušení média výrazně urychluje schnutí tisku a tím umožňuje bezproblémové a hlavně rychlé navíjení potištěného média bez rizika následného rozmazání nebo jiného poškození tisku.

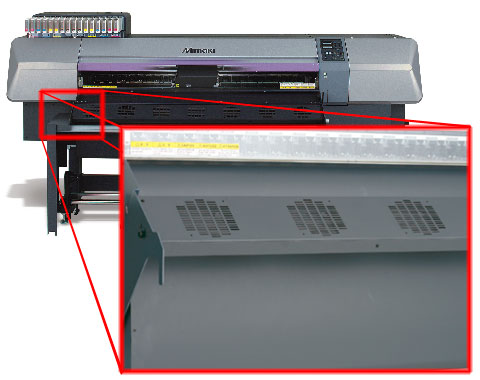

Sušení a odsávání

Sušení
Sušení Tiskárna je vybavena řadou výkonných ventilátorů, které ve spolupráci s vyhřívací (resp. sušící) jednotkou podstatným způsobem zkracují dobu schnutí natištěného motivu a umožňují tak bezproblémové navíjení materiálu i při vysokých rychlostech tisku.

Automatická kontrola trysek

Automatická kontrola trysek
Tiskárna je vybavena systémem pro automatickou kontrolu trysek. Tento systém umožňuje nastavit chování tiskárny při zjištění netisknoucí trysky (nebo více trysek), kdy tiskárna může automaticky zahájit čištění nebo může bez přerušení pokračovat v tisku a čištění zahájit až při zjištění výpadku více trysek.

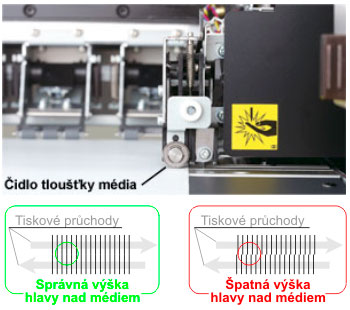

Nastavení výšky hlavy nad médiem

Výška hlavy nad médiem
Tiskárna je schopna potiskovat média až do tloušťky 1 mm. Aby byla zaručena špičková kvalita tisku (především v režimu obousměrného tisku) je tiskárna vybavena automatickou detekcí tloušťky média. Pokud se změní tloušťka média, tiskárna automaticky upraví pozici hlavy (vzdálenost hlavy od média).

Kompenzace tloušťky média

S tloušťkou materiálu souvisí také další funkce tiskárny. Uchycení a posuv média je zajištěno pomocí podávacího válce a přítlačných koleček. Vlivem rozdílné tloušťky médií (např. litá fólie vs. 900 g banner) bude vzdálenost o kterou se materiál posune v jednom kroku rozdílná. Důsledkem je pruhování v tisku. Pro eliminaci těchto negativ je tiskárna vybavena funkcí pro kompenzaci tloušťky média. Tuto kompenzaci je možné nastavit jak před tiskem tak také během tisku (bez nutnosti přerušení tisku).

Inkousty

Eko-hardsolventní inkoust, typ Eco-HS1

EcoHS1
Agresivní, ale přesto nízkozápachový solventní inkoust. Neobsahuje žádné toxické přísady. Při použití tohoto inkoustu nedochází ke smršťování fólie.

Hardsolventní inkoust, typ HS

hs
Agresivní solventní inkoust, který plně uspokojí potřebu vysoké odolnosti proti poškrábání a současně vysokorychlostního tisku s vysokou densitou.

Ekosolventní inkoust, typ ES3

ES3
Prakticky bezzápachový uživatelsky přívětivý inkoust, který nevyžaduje žádné extra větrání.
Model JV5-160S
Tisková hlava piezoelektrická (blok 4 hlav v matici), tisk na vyžádání
Maximální šířka tisku 1.620 mm
Rozlišení tisku 540, 720, 1.440 dpi

Tiskové režimy

(posuv hlavy × posuv média)

720×540 dpi, jedno/obousměrně

540×900 dpi, jedno/obousměrně

540 nebo 720×720 dpi, jedno/obousměrně

540 nebo 720×1.080 dpi, jedno/obousměrně

720×1.440 dpi, jedno/obousměrně

1.440×1.440 dpi, jedno/obousměrně

Inkoust Typ typ ES3, HS nebo Eco-HS1
Doplňování automatické přepnutí na druhý zásobník
Kapacita

6 barev: 440 ml / zásobník × 2 ks / barvu (880 ml / barvu)

4 barvy: 440 ml / zásobník × 4 ks / barvu (1760 ml / barvu)

Média Rozměr 297 - 1.630 mm
Maximální tloušťka 1 mm
Maximální hmotnost 38 kg
Vnitřní průměr jádra 2" nebo 3"
Vnější průměr 200 mm
Odříznutí média osa Y, nůž na hlavě
Vyhřívání 3 pozice (předehřev, ohřev a sušení), elektronická regulace
Navíjecí zařízení obousměrné automatické navíjecí zařízení s regulací tahu
Kontrola trysek laserový měřící systém (laser Class1)
Zdvih tiskové hlavy 1,5 - 7mm (automatická detekce tloušťky média)
Rozhraní USB 2.0
Standardy VCCI Class A, FCC Class A, UL 60950, CE Marking (EMC Directive, Low Voltage Directive), CB Report, RoHS
Napájení AC 200 - 240V ±10%, 50/60Hz ±1Hz, 15A
Příkon max. 3.600VA
Pracovní prostředí Teplota 20°C - 35°C
Vlhkost 35 - 65% Rh, bez kondenzace
Rozměry Šířka 3.120mm
Hloubka 1.050mm
Výška 1.540mm
Hmotnost 333kg
Eko-hardsolventní inkoust Eco-HS1 440 ml SPC-0538C
440 ml SPC-0538M
440 ml SPC-0538Y
440 ml SPC-0538K
440 ml SPC-0538Lc
440 ml SPC-0538Lm
440 ml SPC-0538Lk
Hardsolventní inkoust HS 440 ml SPC-0473C
440 ml SPC-0473M
440 ml SPC-0473Y
440 ml

SPC-0473K

440 ml SPC-0473Lc
440 ml SPC-0473Lm
Eko-solventní inkoust ES3 440 ml SPC-0440C
440 ml SPC-0440M
440 ml SPC-0440Y
440 ml SPC-0440K
440 ml SPC-0440Lc
440 ml SPC-0440Lm
Systém pro automatické podávání média pro JV5-160S (AMF) OPT-J0161
Sada solventních stěrek 10 ks SPA-0125
Nádrž na odpadní inkoust, objem 4 litry 1 ks SPA-0128
Sada pro odříznutí média 1 ks SPA-0126
Čistící sada MS2 / ES3 / HS 1 ks SPC-0369
Čistící cartridge MS 220 ml SPC-0294

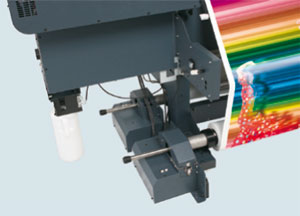

AMF
AMF (Automatic media feeder) - systém automatického podávání média. Zajišťuje plynulé a přesné odvíjení a navíjení jak tenkých a lehkých materiálů, tak také velmi těžkých médií.
