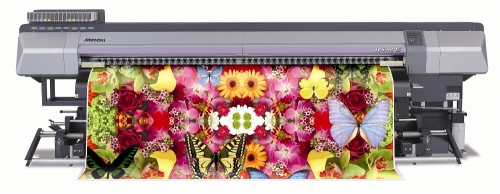

JV5-320S

Vlajková loď firmy Mimaki pro solventní tisk

Její hlavní přednosti patří tisk rychlostí až 62m2/hod v rozlišení 540×720dpi, bezobslužný provoz a snadná obsluha. Maximální rozlišení tisku je 1.440×1.440dpi, max. šířka tisku je 325 cm.

ZÁKLADNÍ VLASTNOSTI

JV5-320S
  • Piezoelektrická technologie tisku
  • 1.440 trysek na barvu
  • Automatická kontrola funkčnosti trysek
  • Max. rychlost tisku až 62 m2/hod
  • Výborná odolnost proti oděru a poškrábání při použití HS inkoustů
  • Tisková šíře max. 3.250 mm
  • Oboustranný tisk
  • Inteligentní trojitý systém vyhřívání
  • Variabilní velikost tiskového bodu
  • Systém nepřerušitelného dodávání inkoustu
  • Volitelně eko-solventní inkousty
  • Volitelně systém pro tisk na nepodlepenou síťovinu
  • RIP RasterLink Pro III standardní součástí

Vysoká rychlost tisku

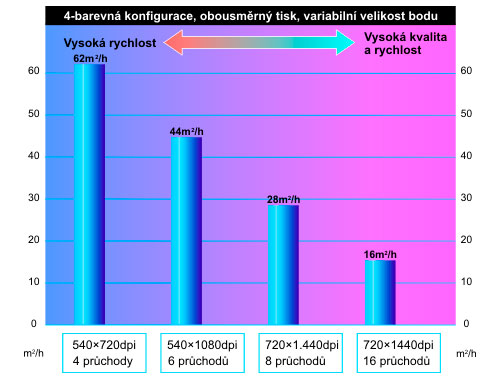

Rychlosti tisku čtyřbarva

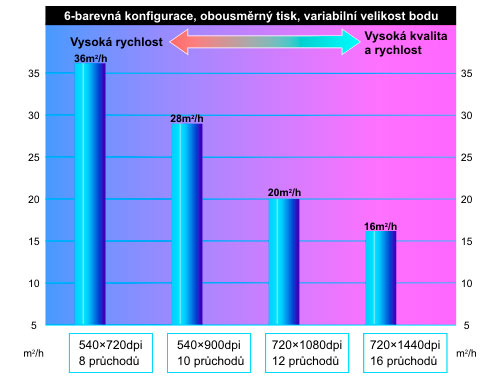

Rychlosti tisku šestibarva

Nové tiskové hlavy

Starý typ hlavy
Starý typ hlavy
Nový typ hlavy
Nový typ hlavy
Tisková hlava
Tisková hlava

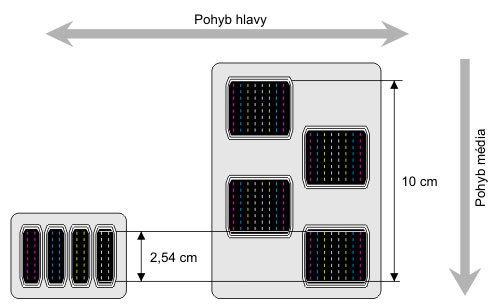

Standardní konstrukce tiskové hlavy je dvě řady trysek (každá řada 180 trysek), přičemž blok hlav obsahuje čtyři hlavy (CMYK). Tyto hlavy jsou uspořádány v řadě vedle sebe.

Naproti tomu tiskárny Mimaki řady JV5 obsahují nový typ hlavy, která má osm řad po 180 tryskách (tj. celkem 1.440 trysek). Tyto hlavy jsou maticově uspořádány do bloku. Tím je dosaženo vysoké šířky tisku 10 cm v jednom průchodu, narozdíl od 2,5 cm u standardní konstrukce. To zaručuje vysokou rychlost tisku i při vysokém rozlišení a velkém počtu průchodů.

Oboustranný tisk

Oboustranný tisk
Tisky, jež jsou určeny pro citylighty, světelné reklamy a jiné podobné využití, tj. v nočních hodinách bývají prosvětlovány zezadu, vypadají skvěle pouze v noci když jsou prosvícené. Za denního světla jsou příliš tmavé nebo přesycené. Důvodem je tisk ve dvou vrstvách. Řešením tohoto problému je oboustranný tisk, který poskytuje skvělé výsledky za jakýchkoli světelných podmínek.
  • obr. A - standardní tisk z jedné strany, jedna vrstva, prosvětleno zezadu. Tisk je příliš světlý, barvy ztrácí na denzitě.
  • obr. B - oboustranný tisk, při prosvícení se uplatňují obě strany tudíž denzita tisku vlivem světla neklesá. Bez prosvícení je zadní strana potlačena a tisk nepůsobí přesyceným dojmem.
  • obr. C - standardní tisk z jedné strany, dvě vrstvy, neprosvíceno. Tisk je příliš tmavý a přesycený.

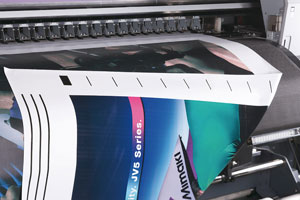

Systém oboustranného tisku
Podstatou systému pro oboustranný tisk je to, že během tisku na rubovou stranu tiskárna automaticky načítá značky, které byly vytištěny během tisku na lícovou stranu. Současně s tím tiskárna automaticky kompenzuje případné deformace (např. smrštění) materiálu.

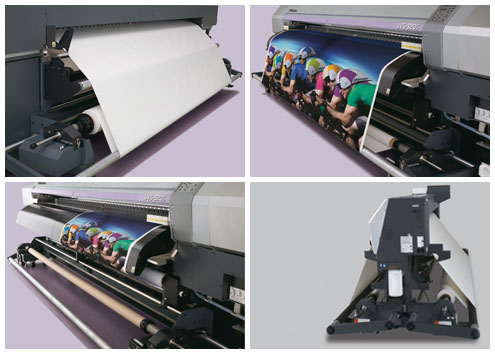

Automatické navíjecí zařízení (AMF)

AMF (Automatic media feeder) - systém automatického podávání média. Zajišťuje plynulé a přesné odvíjení a navíjení jak tenkých a lehkých materiálů, tak také velmi těžkých médií.Může bezpečně navíjet média těžká až 130 kg s trvalým napnutím přes napínací tyč a navíjecí zařízení. Pro méně široká a méně těžká média je k dispozici standardní navíjecí zařízení.
Automatické navíjení média

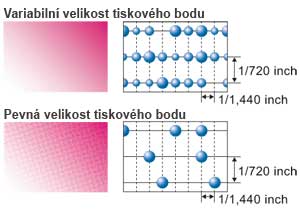

Variabilní velikost tiskového bodu

Variabilní velikost tiskového bodu¨
Max. rozlišení 1.440×1.440 dpi a proměnlivá velikost tiskového bodu je schopna poskytnout špičkovou fotografickou kvalitu i při použití pouze čtyř základních barev (CMYK).

Systém nepřerušitelného dodávání inkoustu (UISS)

UISS
UISS
UISS pro kontinuální tisk je standardní součástí tiskárny JV5. Je-li tiskárna nakonfigurována pro tisk v režimu 4×CMYK je možné využívat pro každou barvu čtyři zásobníky inkoustu (každý má 440 ml, tj. celkem 1.760 ml na barvu). Když některý zásobník vyčerpá svoji zásobu inkoustu, tak tiskárna automaticky přepne na další zásobník a tisk pokračuje dále bez jakéhokoli přerušení. Prázdný zásobník může být poté vyměněn během tisku.

Na obrázku vlevo je u prvního zásobníku rozsvíceno zelené světlo (detail A), zásobník je používán. U druhého zásobníku nesvítí nic (detail B), takže zásobník není aktuálně v provozu (není používán). V okamžiku kdy se u prvního zásobníku vyčerpá zásoba inkoustu, rozsvítí se červené světlo (detail C) a tiskárna automaticky přepne na druhý zásobník (detail D). Tiskárna bez přerušení pokračuje v tisku a prázdný zásobník (detail C) může být vyměněn.

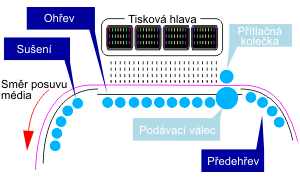

Inteligentní trojitý systém vyhřívání

Vyhřívání
Tiskárna je vybavena trojitým automatickým systémem vyhřívání, který umožňuje optimální nastavení teploty vyhřívání média v závislosti na použitém materiálu a režimu tisku.

Zabudované sušení média výrazně urychluje schnutí tisku a tím umožňuje bezproblémové a hlavně rychlé navíjení potištěného média bez rizika následného rozmazání nebo jiného poškození tisku.

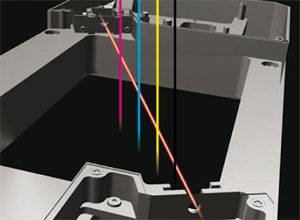

Automatická kontrola trysek

Automatická kontrola trysek
Tiskárna je vybavena systémem pro automatickou kontrolu trysek. Tento systém umožňuje nastavit chování tiskárny při zjištění netisknoucí trysky (nebo více trysek), kdy tiskárna může automaticky zahájit čištění nebo může bez přerušení pokračovat v tisku a čištění zahájit až při zjištění výpadku více trysek.

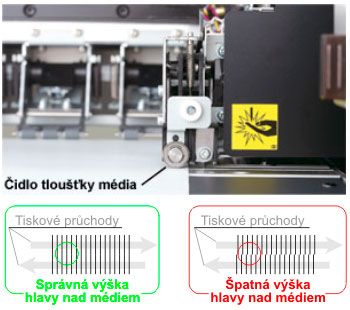

Nastavení výšky hlavy nad médiem

Výška hlavy nad médiem
Tiskárna je schopna potiskovat média až do tloušťky 1 mm. Aby byla zaručena špičková kvalita tisku (především v režimu obousměrného tisku) je tiskárna vybavena automatickou detekcí tloušťky média. Pokud se změní tloušťka média, tiskárna automaticky upraví pozici hlavy (vzdálenost hlavy od média).

Kompenzace tloušťky média

S tloušťkou materiálu souvisí také další funkce tiskárny. Uchycení a posuv média je zajištěno pomocí podávacího válce a přítlačných koleček. Vlivem rozdílné tloušťky médií (např. litá fólie vs. 900 g banner) bude vzdálenost o kterou se materiál posune v jednom kroku rozdílná. Důsledkem je pruhování v tisku. Pro eliminaci těchto negativ je tiskárna vybavena funkcí pro kompenzaci tloušťky média. Tuto kompenzaci je možné nastavit jak před tiskem tak také během tisku (bez nutnosti přerušení tisku).

Inkousty

Hardsolventní inkoust, typ HS

hs
Agresivní solventní inkoust, který plně uspokojí potřebu vysoké odolnosti proti poškrábání a současně vysokorychlostního tisku s vysokou densitou.

Ekosolventní inkoust, typ ES3

ES3
Prakticky bezzápachový uživatelsky přívětivý inkoust, který nevyžaduje žádné extra větrání.
Model JV5-320S
Tisková hlava piezoelektrická (blok 4 hlav v matici), tisk na vyžádání
Maximální šířka tisku 3.250 mm
Rozlišení tisku 540, 720, 1.440 dpi

Tiskové režimy

(posuv hlavy × posuv média)

720×540 dpi, jedno/obousměrně

540×900 dpi, jedno/obousměrně

540 nebo 720×720 dpi, jedno/obousměrně

540 nebo 720×1.080 dpi, jedno/obousměrně

720×1.440 dpi, jedno/obousměrně

1.440×1.440 dpi, jedno/obousměrně

Inkoust Typ typ ES3 nebo HS
Doplňování automatické přepnutí na druhý zásobník
Kapacita

4 barvy: 440 ml / zásobník × 4 ks / barvu (1.760 ml / barvu)

6 barev: 440 ml / zásobník × 2 ks / barvu (880 ml / barvu)

Média Rozměr 297 - 3.300 mm
Maximální tloušťka 1 mm
Maximální hmotnost 130 kg
Vnitřní průměr jádra 3"
Vnější průměr 250 mm
Odříznutí média osa Y, nůž na hlavě
Vyhřívání 3 pozice (předehřev, ohřev a sušení), elektronická regulace
Navíjecí zařízení

obousměrné automatické navíjecí zařízení s regulací tahu

vnější průměr max. 300 mm

Kontrola trysek laserový měřící systém (laser Class1)
Zdvih tiskové hlavy 1,5 - 7mm (automatická detekce tloušťky média)
Rozhraní USB 2.0
Standardy VCCI Class A, FCC Class A, UL 60950, CE Marking (EMC Directive, Low Voltage Directive), CB Report, RoHS
Napájení AC 200 - 240V ±10%, 50/60Hz ±1Hz, 30A
Příkon max. 7.200VA
Pracovní prostředí Teplota 20°C - 35°C
Vlhkost 35 - 65% Rh, bez kondenzace
Rozměry Šířka 5.170 mm
Hloubka 1.610 mm
Výška 1.640 mm
Hmotnost 1.200 kg
Hardsolventní inkoust HS 440 ml SPC-0477C
440 ml SPC-0477M
440 ml SPC-0477Y
440 ml

SPC-0477K

440 ml SPC-0477Lc
440 ml SPC-0477Lm
Eko-solventní inkoust ES3 440 ml SPC-0440C
440 ml SPC-0440M
440 ml SPC-0440Y
440 ml SPC-0440K
440 ml SPC-0440Lc
440 ml SPC-0440Lm
Sada solventních stěrek 10 ks SPA-0125
Nádrž na odpadní inkoust, objem 4 litry 1 ks SPA-0128
Sada pro odříznutí média 1 ks SPA-0126
Čistící sada MS2 / ES3 / HS 1 ks SPC-0369
Čistící cartridge MS 220 ml SPC-0294
Systém pro tisk na nepodlepenou síťovinu 1 ks OPT-J0142
Prosvětlovací systém pro oboustranný tisk 1 ks OPT-J0147
