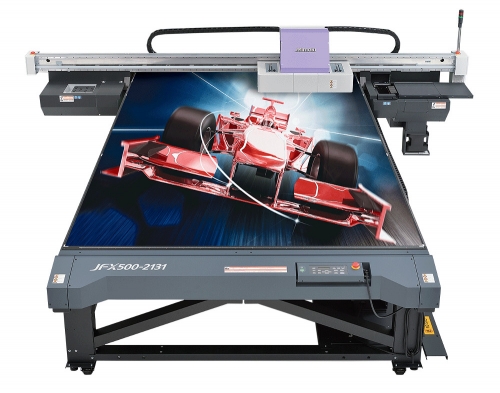

JFX500-2131

Velkoformátová plošná UV LED tiskárna

Mimaki JFX500-2131 je velkoformátová plošná UV LED tiskárna určená pro potisk deskových materiálů rozměru až 210×310 cm a tloušťky až 50 mm. Rozlišení tisku až 1.200×1.200 dpi a variabilní velikost tiskového bodu (3 velikosti bodu) zaručuje špičkovou kvalitu tisku na jakýkoli necoatovaný materiál. Ideální pro tisk POP displejů, potisk dlaždic, atd. Maximální rychlost tisku je 60 m2/hod při použití CMYK barev, resp. 45 m2/hod při použití CMYK+bílá.

ZÁKLADNÍ VLASTNOSTI

JFX500-2131
  • Technologie UV LED
  • Nový typ piezo hlavy, 1.280 trysek / hlava (7.680 trysek celkem)
  • Max. rychlost tisku až 60 m2/hod (CMYK), resp. 45 m2/hod (CMYK+W)
  • LUS-150 - nový typ inkoustu s vylepšeným vytvrzováním a flexibilitou až 150%
  • Možnost použití inkoustů LH-100
  • Možnost použití bílého inkoustu
  • Výborná odolnost proti oděru a poškrábání
  • Tisk na média choulostivá na teplo
  • Intelligent Microstepping System (IMS) pro zvýšení přesnosti tisku, umožňuje tisk textů od velikosti 2 body
  • Variabilní velikost tiskového bodu (3 velikosti, od 4 pl)
  • Mimaki Advanced Pass System (MAPS) pro eliminaci pruhování
  • Mimaki Circulation Technology (MCT) pro cirkulaci bílého inkoustu
  • Mimaki Degassing Module (MDM) - odvzdušňovací jednotka pro odstranění bublin z inkoustu
  • Tisková plocha max. 210 × 310 cm
  • Max. tloušťka materiálu 5 cm
  • Max. rozlišení tisku 1.200 ×1.200 dpi.
  • Okamžitý tisk bez nutnosti zahřívání UV lampy
  • Okamžité vypnutí tiskárny bez nutnosti chlazení UV lampy
  • Odnímatelný ovládací panel (délka kabelu 4 m)
  • RIP RasterLink 6 standardní součástí

Tisková hlava

U většiny tiskáren jsou trysky v tiskové hlavě uspořádány klasicky, tj. všechny barvy v jedné řadě. Naproti tomu tiskárna Mimaki JFX500-2131 má trysky uspořádané šachovnicově ve třech řadách. Toto uspořádání podstatným způsobem zrychluje tisk a současně zlepšuje kvalitu tisku. Trysky mohou být v těchto konfiguracích:

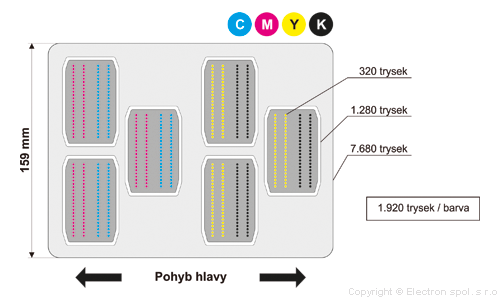

Tisková hlava - konfigurace CMYK

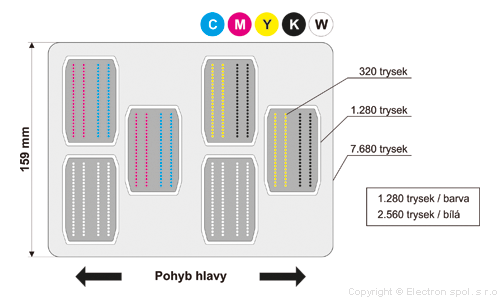

Tisková hlava - konfigurace CMYKW

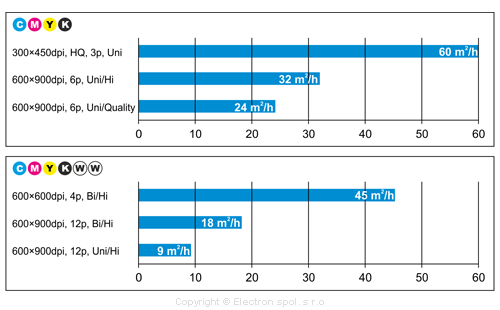

Rychlost tisku

Rychlost tisku

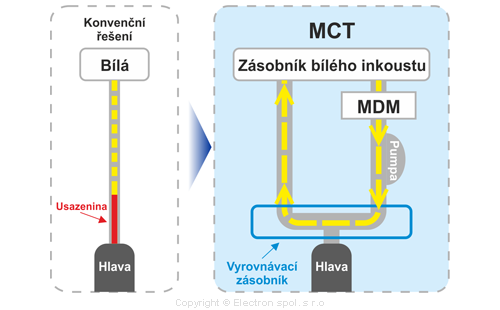

MCT (Mimaki Circulation Technology)

Mimaki Circulation Technology
Nectností bílého inkoustu je nadměrná sedimentace, která způsobuje ucpávání hadiček a trysek. Systém pro automatickou cirkulaci inkoustu (Mimaki Circulation Technology) tuto nectnost efektivně napravuje. Vedlejším, ale nezanedbatelným, efektem cirkulace bílého inkoustu je snížení spotřeby bílé barvy díky omezení nutnosti nadměrného čištění. Také díky tomu, že se v hadičkách nevyskytují usazeniny, které by inkoustu bránily v plynulém pohybu, nedochází během času ke zhoršení kvality tisku, resp. k výpadkům během tisku.

Cirkulační okruh bílého inkoustu je doplněn také o odvzdušňovací jednotku (MDM).

MDM (Mimaki Degassing Module)

Mimaki Degassing Module
Bublinky vzduchu v inkoustu jsou častou příčinou výpadků trysek, resp. nerovnoměrné kvality tisku. K ostranění tohoto problému slouží odvzdušňovací jednotka.

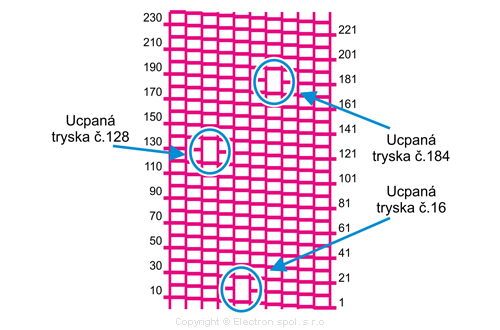

Náhrada vadných trysek

Náhrada trysek
Mezi nové vlastnosti tiskárny patří funkce pro náhradu vadných trysek, která umožňuje, za cenu mírného snížení rychlosti tisku, zachovat kvalitu tisku a bez prostojů pokračovat v práci až do příjezdu servisního technika.

MAPS (Mimaki Advanced Pass Systems)

Standardní tisk bez MAPS
Tisk pomocí technologie MAPS
Tento systém je určen pro eliminaci pruhování. Je kombinací tiskové techniky RIPu RasterLink Pro, speciálně navržených ICC profilů a řízení denzity tiskových bodů. Využitím dochází k dramatickému poklesu pruhování. Rychlost tisku je snížena o 10%.

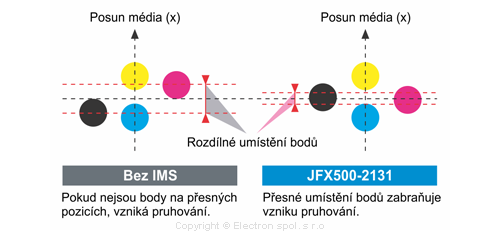

Přesnost tisku

Přesnost tisku
Tiskárna je vybavena nově navrženým systémem pro zvýšení přesnosti tisku (IMS - Intelligent Microstepping System). Základem jsou dva vysoce přesné linární enkodéry, které umožňují přesné umístění kapky inkoustu na požadované místo na materiálu. Tento systém umožňuje tisk čitelných textů od velikosti písma 2 body. Současně je tímto podstatně eliminováno pruhování.
Tisk písma 2pt

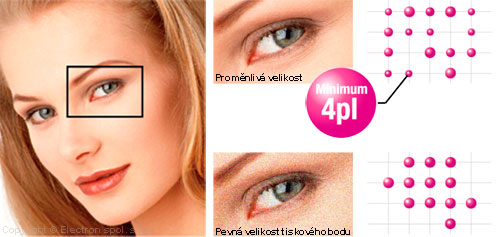

Proměnlivá velikost tiskového bodu

Proměnlivá velikost tiskového bodu
Tiskárna využívá technologii variabilní velikosti tiskového bodu, což spolu s rozlišením až 1.800 dpi poskytuje excelentní tiskové výstupy ve fotografické kvalitě a to i ve světlých tónech a úspěšně tak eliminuje viditelnost rastrování, resp. viditelnost tiskových bodů. Tiskárna je schopna měnit velikost kapičky inkoustu ve třech úrovních, přičemž nejmenší velikost je 4 pl.

Uchycení materiálu

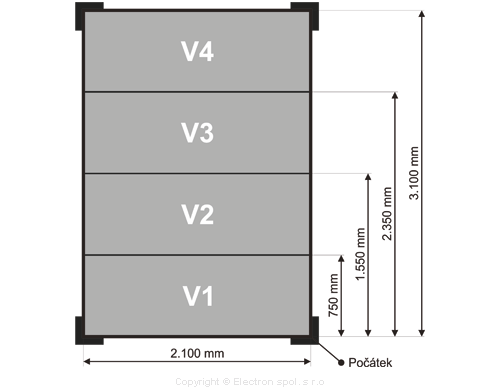

Zóny podtlakového přisávání
Uchycení materiálu je řešeno pomocí podtlakového přisávání, přičemž pracovní plocha stolu je rozdělena do čtyř zón. Každá zóna může být zapnuta nebo vypnuta pomocí ventilu. Výkon přisávání může být řízen ve třech úrovních.

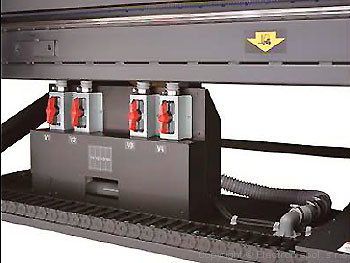

Ventily přisávání

Systém dodávání inkoustu

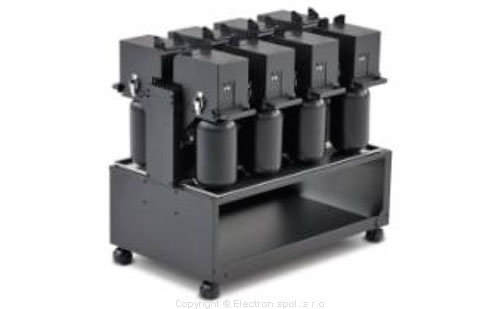

Zásobníky inkoustu
Jako zásobníky inkoustu jsou použity láhve o objemu 2 litry. V případě konfigurace tiskárny pro tisk čtyřmi barvami je možné využít UISS (systém nepřerušitelného dodávání inkoustu) pro automatické přepínání z prázdného zásobníku na plný.
Model JFX500-2131
Plocha tisku 2.100 × 3.100 mm
Tisková hlava Metoda tisku piezoelektrická hlava, tisk na vyžádání
Konfigurace šest hlav šachovnicově ve třech řadách
Rozlišení tisku 600×600 dpi, 600×900 dpi, 900×1.200 dpi, 1.200×1.200 dpi
Rychlost tisku CMYK 60 m2/hod (600×600 dpi, 4 průchody obousměrně)
CMYK+W 45 m2/hod (600×600 dpi, 4 průchody obousměrně)
Přesnost tisku Absolutní ± 0,3 mm nebo ± 0,3% z definované délky tisku
Opakovatelnost ± 0,2 mm nebo ± 0,1% z definované délky tisku
Inkousty Typ

UV LED

Dodávání inkoustu zásobníky o objemu 2 litry
Označení

LUS-150 (C+M+Y+K+W)

LH-100 (C+M+Y+K+W)

Konfigurace

2×CMYK nebo CMYK+W

Cirkulační systém *1 Mimaki Circulation Technology
Odvzdušňovací jednotka Mimaki Degassing Module
Média Max. rozměr 2.100 × 3.100 mm
Max. tloušťka 50 mm
Max. hmotnost max. 50 kg/m2
Uchycení podtlakové, vertikálně rozdělené na čtyři zóny
UV jednotka Typ UV LED
Životnost *2 5.000 hodin
Rozhraní USB 2.0
Standardy VCCI class A, UL, CE Marking, CB Report, RoHS Directive
Napájení Napětí AC 200 - 240 V, 50/60 Hz
Příkon max. 2.400 VA
Pracovní prostředí Teplota 15°C - 30°C
Vlhkost 35 - 65 % (bez kondenzace)
Změna teploty ± 10°C/h
Prašnost odpovídající běžnému kancelářskému prostředí
Rozměry (Š × H × V) *3 4.100 × 4.462 × 1.490 mm
Hmotnost 1.353 kg

Poznámka

*1 MCT pracuje pouze s bílým inkoustem.
*2 Uvedená hodnota životnosti je pouze orientační a nepředstavuje záruku životnosti.
*3 Uvedené rozměry jsou bez zásobníků inkoustu.
Produkt Barva Označení Poznámka

Ionizační jednotka

OPT-J0322 Pro odstranění elektrostatického náboje
Jednotka podtlakového přisávání (3 φ.200) OPT-J0216 3 fáze 200 - 240 V, 30 A, 3.400 W
Jednotka podtlakového přisávání (1 φ.200) OPT-J0217 1 fáze 200 - 240 V, 30 A, 1.900 W
Jednotka podtlakového přisávání (3 φ.400) OPT-J0232 3 fáze 380 - 480 V, 30 A, 3.400 W
Řídící jednotka pro externí podtlakové přisávání OPT-J0202

Poznámka

Při použití podtlakového přisávání je nutné zajistit dostatečně dimenzované napájení.
Každá podtlaková jednotka obsahuje řídící jednotku pro externí podtlakové přisávání (OPT-J0202).
Produkt Barva Označení Poznámka

Hard UV inkousty *1

LH-100 C+M+Y+K+W   Láhve s inkoustem
Flexibilní UV inkousty *2 LUS-150 C+M+Y+K+W

Poznámka

*1 Při použití hard inkoustů LH-100 není možné dosáhnout maximální rychlosti tisku.
*2 Flexibilita inkoustů LUS-150 je závislá na použitém tiskovém médiu.
