CG-SRIII

Již se neprodává

Špičková kvalita a funkčnost

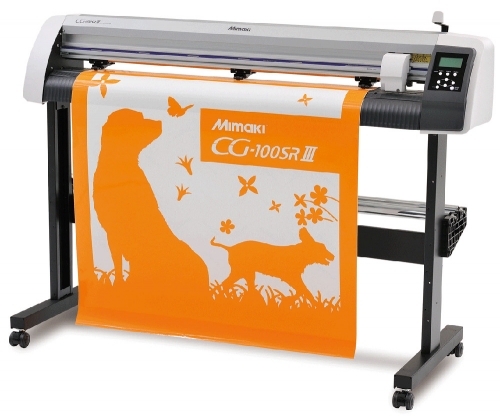

Řezací plotry Mimaki CG-SRIII patří k nové modelové řadě která kombinuje nízkou cenu řady CG-SR a špičkovou kvalitu a funkčnost řady CG-FX. Díky svým užitným vlastnostem (vestavěné funkce), a především vysoké přesnosti práce, snadnému ovládání a robustní konstrukci spolu s velmi konkurenční cenou dokáže uspokojit i velmi náročné profesionály.

Všechny plotry z modelové řady CG-SRIII jsou vybaveny čidlem pro ořez samolepek a jsou dodávány včetně řezacího plug-inu pro CorelDRAW a Adobe Illustrator. Pro komunikaci s počítačem jsou vybaveny klasickým sériovým rozhraním, portem USB a Ethernetem.

ZÁKLADNÍ VLASTNOSTI

CG-SRIII
  • Robustní konstrukce umožňující intenzivní provoz
  • Vestavěné funkce - ořez samolepek, výsek, děrování, over cut, panelování, kopie...
  • Vysoká přesnost a rychlost práce
  • Rychlost řezání až 70 cm/s
  • Vylepšená schopnost řezání oblouků (až dvojnásobná rychlost při stejné kvalitě)
  • Přítlak až 500 g
  • Nastavitelný tlak přítlačných koleček
  • Tichý chod
  • Snadná obsluha
  • Vzdálený dohled
  • Připojení k počítači přes sériové, USB nebo ethernetové rozhraní
  • Řezací software FineCut 8 součástí dodávky

Funkce "Over cut"

Plotr ke své práci používá tzv. vlečený nůž. Nůž tohoto typu je do správné polohy, resp. orientace natáčen pasivně, tj. vlečením. Kvůli této vlastnosti, a tomu, že špička nože je mimo osu otáčení může dojít k situaci, že se začátek a konec řezu tzv. "nepotkají". To má za následek zatrhávání fólie během separace. Tento nedostatek vlečených nožů řeší funkce over cut, která zajistí přetažení řezu přes počátek. Tím se eliminují nedořezané úseky.

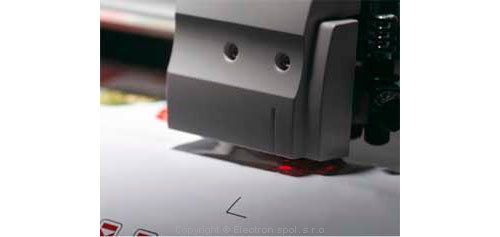

Rychlá detekce ořezových značek

Detekce značek
Optické čidlo umožňuje automatickou postupnou detekci všech ořezových značek kolem grafiky a to i případě vícenásobných kopií. Společně s automatickou korekcí poskytuje komfortní cestu k ořezu samolepek. Nastavení hlavy do výchozí pozice pro detekci ořezových značek výrazně usnadňuje světelné ukazovátko.

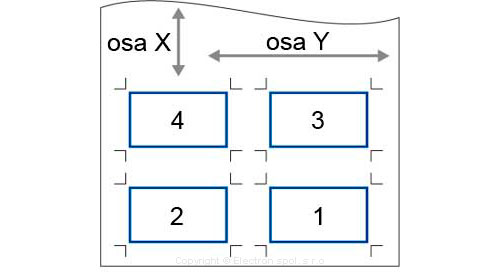

Detekce značek
V případě ořezu více kopií stejné grafiky není nutné pro každou kopii znovu provádět detekci značek. Stačí udělat detekci pouze první kopie (na obrázku označené jako 1) a nastavit počet kopií. O detekci a automatický ořez zbývajících kopií se postará sám plotr.

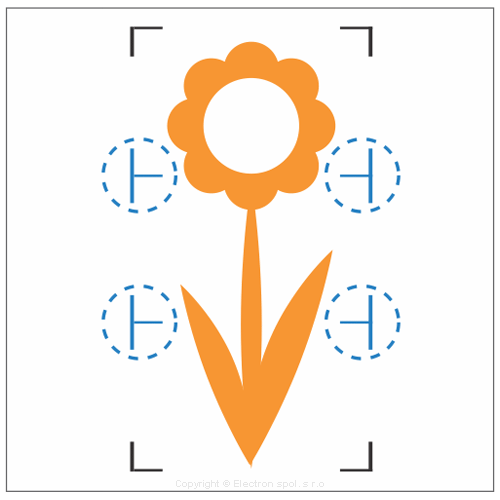

Detekce průběžných ořezových značek

Detekce průběžných ořezových značek
Kromě detekce standardních ořezových značek je plotr schopen načítat také průběžné (vnitřní) ořezové značky. To je neocenitelné především při ořezu velmi dlouhých objektů. Tyto dodatečné značky mohou být vytvořeny pomocí programu FineCut.

Funkce “Half cut"- výsek (perforace)

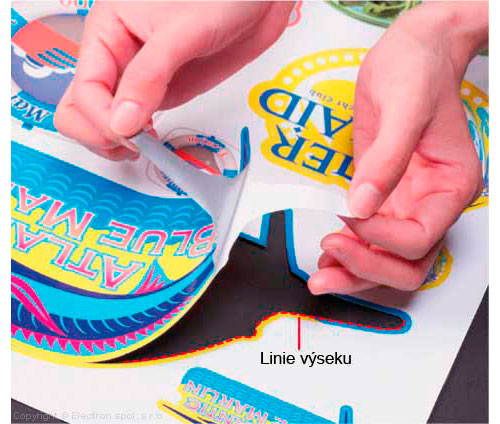

Ukázka výseku
Pomocí této funkce je možné vyříznout požadovaný motiv bez rizika, že by vypadl z fólie. Tuto funkci je možno využít i k řezání motivů do papíru.

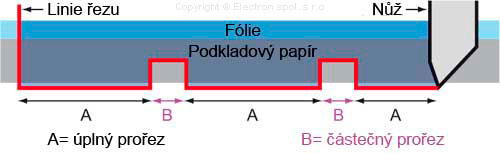

Princip výseku

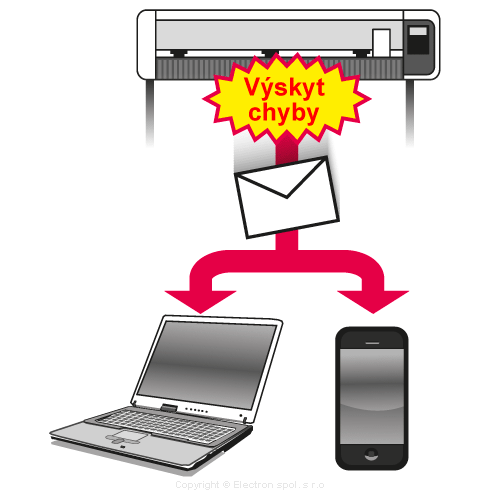

Vzdálený dohled

Vzdálený dohled
Plotr je schopen po dokončení práce nebo při výskytu chyby poslat zprávu na přednastavený e-mail.
Model CG-60SRIII CG-100SRIII CG-130SRIII
Funkce řezání, kreslení, děrování, výsek (perforace), kopie, over cut, automatická detekce značek, seřazení objektů, rotace grafiky, panelování, převinutí média, zkušební řez, testovací obrazec
Řezná šířka 606 mm 1.070 mm 1.370 mm
Šířka média Min. 90 mm 90 mm 90 mm
Max. 740 mm 1.250 mm 1.550 mm
Max. rychlost Řezání 70 cm/s
Přesun 100 cm/s
Nastavení rychlosti řezání 1 - 10 cm/s krok 1 cm/s
10 - 70 cm/s krok 5 cm/s
Přesnost Mechanická 0,0025 mm (osa X), 0,005 mm (osa Y)
Softwarová MGL-IIc 0,025 mm (40 kroků/mm) nebo 0,01 mm (100 kroků/mm)
MGL-Ic1 0,1 mm (10 kroků/mm) nebo 0,05 mm (20 kroků/mm)
Opakovatelnost ±0,2 mm / 2 m (neplatí pro deformovaná média)
Efektivní opakovatelnost 586 mm × 2 m 1.050 mm × 2 m 1.350 mm × 2 m
Přítlak 500 g
Nastavení přítlaku Nůž 10 - 20 g krok 2 g
20 - 100 g krok 5 g
100 - 500 g krok 10 g
Pero 10 - 20 g krok 2 g
20 - 100 g krok 5 g
100 - 150 g krok 10 g
Max. tloušťka média pro řezání 0,25 mm
Použitelné nástroje

řezací nůž (vlečený)

kuličková pera - průměr 8 - 9 mm

Ovládací jazyk MGL-IIc / Ic1
Rozhraní sériové RS-232C, USB, Ethernet
Paměť 27 MB
Napájení AC 100V - 240V
Příkon max. 145 VA
Pracovní prostředí Teplota 5 - 35°C
Vlhkost 35 - 75% Rh (bez kondenzace)
Rozměry (Š × H × V) Bez stojamu 1.030 × 430 × 335 mm --- ---
Včetně stojanu 1.030 × 430 × 1.185 mm 1.530 × 580 × 1.150 mm 1.830 × 580 × 1.150 mm
Hmotnost 24 kg 41 kg 46 kg
Stojan Volitelné příslušenství Standard Standard
Název Označení
Stojan pro CG-60 OPT-C0235
Koš na materiál 60 OPT-C0234
Koš na materiál 100 OPT-C0232
Koš na materiál 130 OPT-C0233
Hřídel 100 OPT-C0223
Hřídel 130 OPT-C0224
Název Označení
Standardní nůž pro vinyl SPB-0030
Nůž pro vinyl a papír SPB-0001
Nůž pro detaily SPB-0003
Nůž pro reflexní média SPB-0006
Nůž pro fluorescentní média SPB-0007
Sada nožů APC pro gumu SPB-0082
Držák nože (pouzdro) SPA-0090
Adaptér pro uchycení pera SPA-0169
