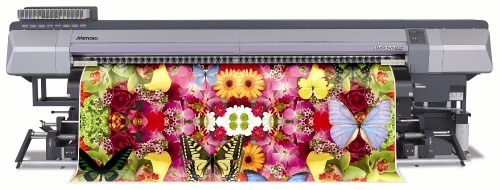

JV5-320DS

Vlajková loď firmy Mimaki pro sublimační tisk

Velkoplošná tiskárna Mimaki JV5-320DS je vlajkovým produktem firmy Mimaki pro sublimační tisk. Mezi její hlavní přednosti patří tisk rychlostí až 60 m2/hod v rozlišení 540×720dpi, resp. 44 m2/hod při rozlišení 540 × 1080 dpi, bezobslužný provoz a snadná obsluha. Maximální rozlišení tisku je 1.440 dpi, max. šířka tisku je 325 cm.

ZÁKLADNÍ VLASTNOSTI

JV5-320DS
  • Piezoelektrická technologie tisku
  • 1.440 trysek na barvu
  • Automatická kontrola funkčnosti trysek
  • Max. rychlost tisku až 60 m2/hod
  • Tisková šíře max. 3.250 mm
  • Přímý nebo transferový tisk
  • Nové sušící ventilátory
  • Variabilní velikost tiskového bodu
  • Systém nepřerušitelného dodávání inkoustu
  • RIP RasterLink Pro standardní součástí

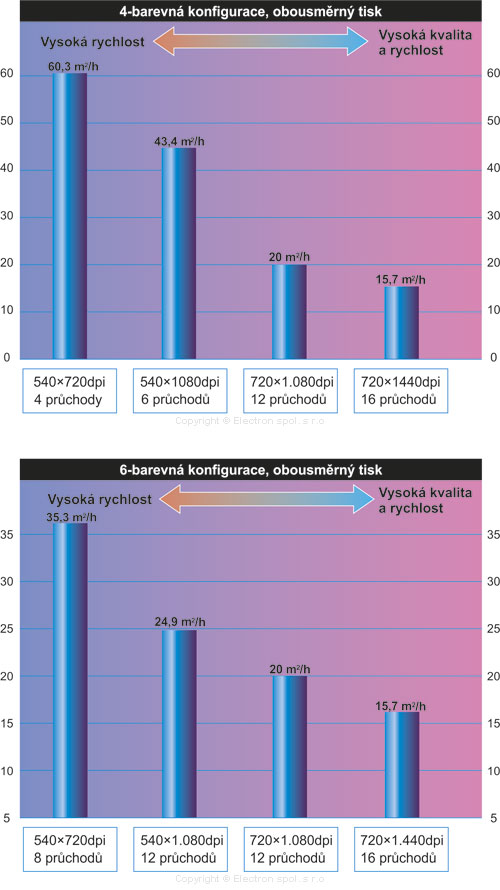

Vysoká rychlost tisku

Rychlosti tisku čtyřbarva

Nové tiskové hlavy

Starý typ hlavy
Starý typ hlavy
Nový typ hlavy
Nový typ hlavy
Tisková hlava
Tisková hlava

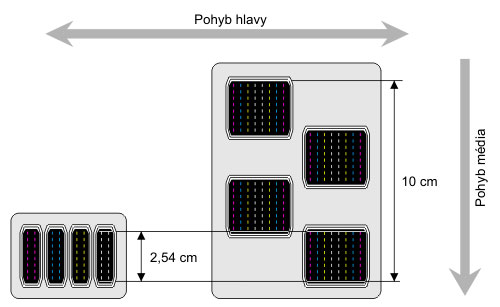

Standardní konstrukce tiskové hlavy je dvě řady trysek (každá řada 180 trysek), přičemž blok hlav obsahuje čtyři hlavy (CMYK). Tyto hlavy jsou uspořádány v řadě vedle sebe.

Naproti tomu tiskárny Mimaki řady JV5 obsahují nový typ hlavy, která má osm řad po 180 tryskách (tj. celkem 1.440 trysek). Tyto hlavy jsou maticově uspořádány do bloku. Tím je dosaženo vysoké šířky tisku 10 cm v jednom průchodu, narozdíl od 2,5 cm u standardní konstrukce. To zaručuje vysokou rychlost tisku i při vysokém rozlišení a velkém počtu průchodů.

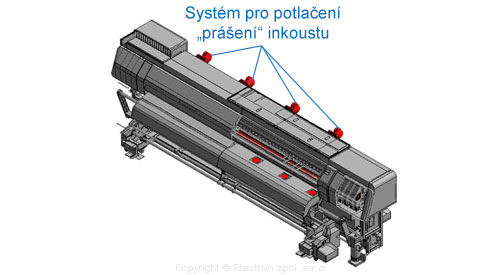

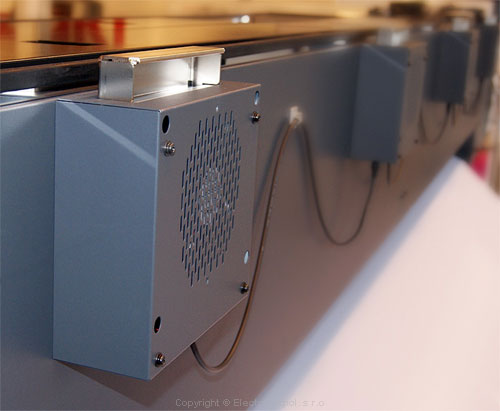

Systém pro potlačení prášení inkoustu (Spray Suppressor System)

Systém pro potlačení prášení
Systém pro potlačení prášení

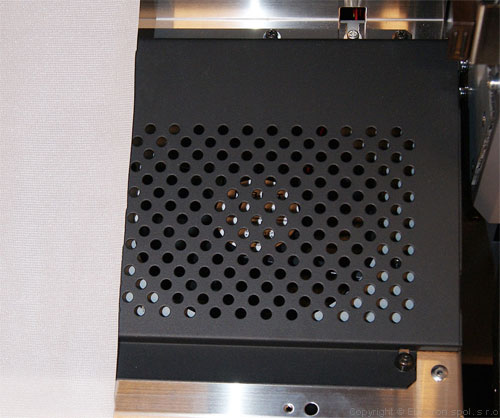

Sušící ventilátory

Sušící ventilátory
Sušící ventilátory

Odnímatelná tisková plotna

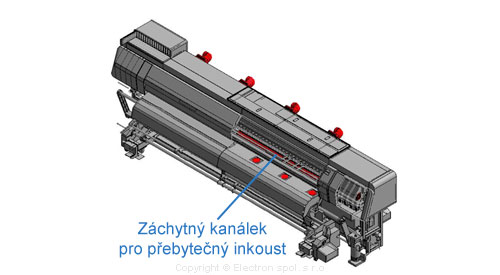

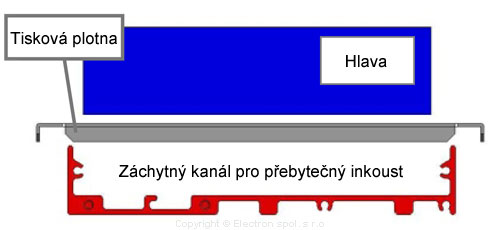

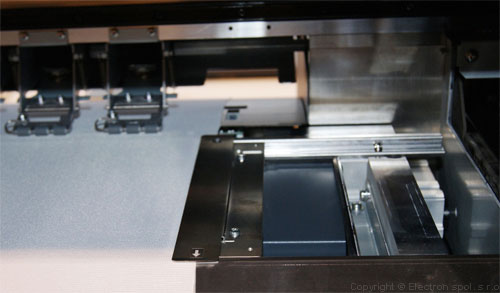

Záchytný kanál pro nadbytečný inkoust
Záchytný kanál pro nadbytečný inkoust
Záchytný kanál pro nadbytečný inkoust

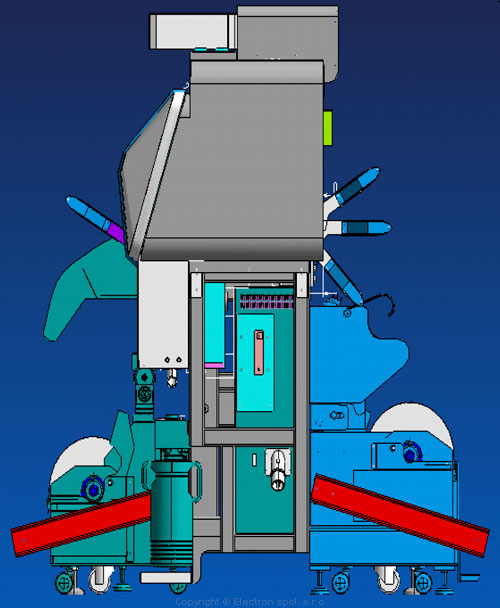

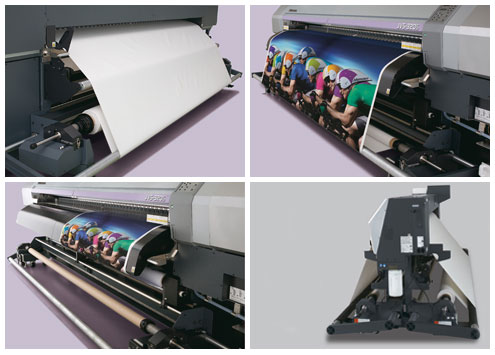

Automatické navíjecí zařízení (AMF)

AMF (Automatic media feeder) - systém automatického podávání média. Zajišťuje plynulé a přesné odvíjení a navíjení jak tenkých a lehkých materiálů, tak také velmi těžkých médií. Může bezpečně navíjet média těžká až 130 kg s trvalým napnutím přes napínací tyč a navíjecí zařízení. Pro méně široká a méně těžká média je k dispozici standardní navíjecí zařízení.
Navíjecí zařízení
Automatické navíjení média

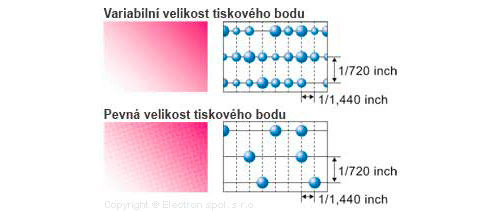

Variabilní velikost tiskového bodu

Variabilní velikost tiskového bodu
Max. rozlišení 1.440×1.440 dpi a proměnlivá velikost tiskového bodu je schopna poskytnout špičkovou fotografickou kvalitu i při použití pouze čtyř základních barev (CMYK).

Systém nepřerušitelného dodávání inkoustu (UISS)

UISS
UISS
UISS (Uninterrupted Ink Supply System) pro kontinuální tisk je standardní součástí tiskárny JV5. Je-li tiskárna nakonfigurována pro tisk v režimu 4×CMYK je možné využívat pro každou barvu čtyři zásobníky inkoustu (každý má 440 ml, tj. celkem 1.760 ml na barvu). Když některý zásobník vyčerpá svoji zásobu inkoustu, tak tiskárna automaticky přepne na další zásobník a tisk pokračuje dále bez jakéhokoli přerušení. Prázdný zásobník může být poté vyměněn během tisku.

Na obrázku vlevo je u prvního zásobníku rozsvíceno zelené světlo (detail A), zásobník je používán. U druhého zásobníku nesvítí nic (detail B), takže zásobník není aktuálně v provozu (není používán). V okamžiku kdy se u prvního zásobníku vyčerpá zásoba inkoustu, rozsvítí se červené světlo (detail C) a tiskárna automaticky přepne na druhý zásobník (detail D). Tiskárna bez přerušení pokračuje v tisku a prázdný zásobník (detail C) může být vyměněn.

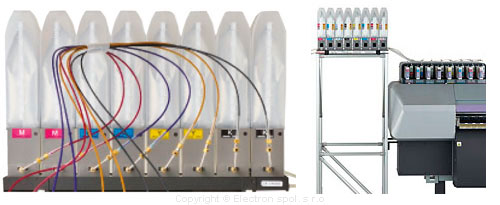

Volitelný kontinuální systém dodávání inkoustu (MBIS)

Mimaki Bulk Ink System
Mimaki Bulk Ink System (MBIS) je systém pro kontinuální dodávání inkoustu ze zásobníků o objemu 2 litry. Je dostupný jako volitelné příslušenství.

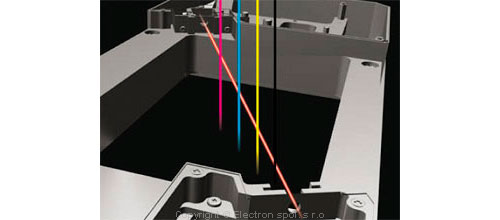

Automatická kontrola trysek

Automatická kontrola trysek
Tiskárna je vybavena systémem pro automatickou kontrolu trysek. Tento systém umožňuje nastavit chování tiskárny při zjištění netisknoucí trysky (nebo více trysek), kdy tiskárna může automaticky zahájit čištění nebo může bez přerušení pokračovat v tisku a čištění zahájit až při zjištění výpadku více trysek.

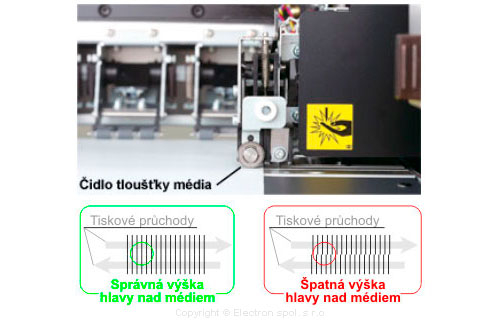

Nastavení výšky hlavy nad médiem

Výška hlavy nad médiem
Tiskárna je schopna potiskovat média až do tloušťky 1 mm. Aby byla zaručena špičková kvalita tisku (především v režimu obousměrného tisku) je tiskárna vybavena automatickou detekcí tloušťky média. Pokud se změní tloušťka média, tiskárna automaticky upraví pozici hlavy (vzdálenost hlavy od média).
Model JV5-320DS
Tisková hlava piezoelektrická (blok 4 hlav v šachovnicovém uspořádání), tisk na vyžádání
Maximální šířka tisku 3.250 mm
Rozlišení tisku 540, 720, 1.440 dpi

Tiskové režimy

(posuv hlavy × posuv média)

720×540 dpi, jedno/obousměrně

540×900 dpi, jedno/obousměrně

540 nebo 720×720 dpi, jedno/obousměrně

540 nebo 720×1.080 dpi, jedno/obousměrně

720×1.440 dpi, jedno/obousměrně

1.440×1.440 dpi, jedno/obousměrně

Inkoust Typ sublimační inkoust Sb53
Doplňování automatické přepnutí na druhý zásobník
Kapacita

4 barvy: 440 ml / zásobník × 4 ks / barvu (1.760 ml / barvu)

6 barev: 440 ml / zásobník × 2 ks / barvu (880 ml / barvu)

MBIS: 2.000 ml / zásobník (celkem 8 ks)

Média Typ coatovaný polyesterový textil nebo transferový (sublimační) papír
Rozměr 297 - 3.300 mm
Maximální tloušťka max. 5 mm
Maximální hmotnost 130 kg
Vnitřní průměr jádra 3"
Vnější průměr 250 mm
Odříznutí média osa Y, nůž na hlavě
Vyhřívání 2 pozice (předehřev, sušení), elektronická regulace
Navíjecí zařízení

obousměrné automatické navíjecí zařízení s regulací tahu

vnější průměr max. 300 mm

Kontrola trysek laserový měřící systém (laser Class1)
Zdvih tiskové hlavy 1,5 - 7mm (automatická detekce tloušťky média), plynule nastavitelné
Přesnost Absolutní ±0,3 mm nebo 0,3 % ze vzdálenosti (větší hodnota)
Opakovatelnost ±0,2 mm nebo 0,1 % ze vzdálenosti (větší hodnota)
Rozhraní USB 2.0
Napájení AC 200 - 240V ±10%, 50/60Hz ±1Hz, 30A
Příkon max. 7.200 VA
Pracovní prostředí Teplota 20°C - 35°C
Vlhkost 35 - 65% Rh, bez kondenzace
Rozměry Šířka 5.170 mm
Hloubka 1.610 mm
Výška 1.640 mm
Hmotnost 1.250 kg
