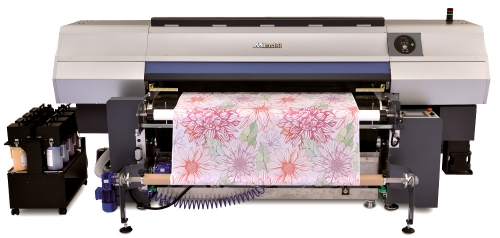

Tx500-1800B

Potisk různých druhů textilu jako je hedvábí, bavlna, polyester atd.

Velkoplošná textilní tiskárna Mimaki Tx500-1800B je ultimátním řešením pro přímý potisk různých druhů textilu jako je hedvábí, bavlna, polyester atd. Umožňuje přímo tisknout i na elastické materiály. Rychlost tisku může být až 140 m2/hod (při rozlišení 300 dpi), šířka tisku max. 182 cm. Rozlišení tisku až 1.200 dpi.

ZÁKLADNÍ VLASTNOSTI

TX500-1800B
  • Maximální rychlost tisku až 140 m2/h (300×300 dpi, 2 průchody obousměrně)
  • Produkční rychlost tisku 60 m2/h (600×900 dpi, 6 průchodů obousměrně)
  • Možnost konfigurace tiskárny na 4 / 6 / 8 tiskových barev
  • Maximální rozlišení tisku 1.200 × 1.200 dpi
  • Nový typ piezo hlavy, 1.280 trysek / segment (7.680 trysek celkem)
  • Variabilní velikost tiskového bodu
  • Mimaki Degassing Module (MDM) - odvzdušňovací jednotka pro odstranění bublin z inkoustu
  • Correct Feeding Control (CFC) - korekce posunu média pro potlačení pruhování
  • Mimaki Advanced Pass System (MAPS) pro eliminaci pruhování
  • Posun materiálu pomocí nekonečného pásu
  • Systém pro mytí a sušení dopravního pásu
  • Nově vyvinuté sublimační inkousty Sb300
  • Šířka tisku 1.820 mm
  • Nepřetržitý tisk díky systému nepřerušovaného doplňování inkoustu (UISS)
  • Součástí tiskárny je ripovací software RasterLink Pro6

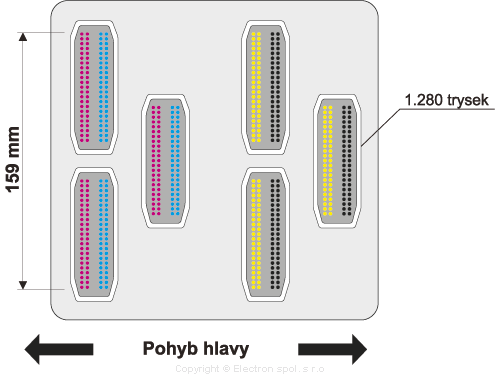

Tisková hlava

Tisková hlava je složena ze šesti šachovnicově uspořádaných segmentů. Každý segment obsahuje 1280 trysek.
Tisková hlava

Rychlost tisku

4 barvy
Rozlišení Počet průchodů (obousměrně) Rychlost
300 × 300 dpi 2 140 m2/hod
300 × 450 dpi 3 100 m2/hod
600 × 900 dpi 6 60 m2/hod
600 × 1.200 dpi 8 45 m2/hod


6 / 8 barev
Rozlišení Počet průchodů (obousměrně) Rychlost
300 × 300 dpi 4 85 m2/hod
600 × 450 dpi 6 68 m2/hod
600 × 600 dpi 8 45 m2/hod
600 × 1.200 dpi 16 22 m2/hod

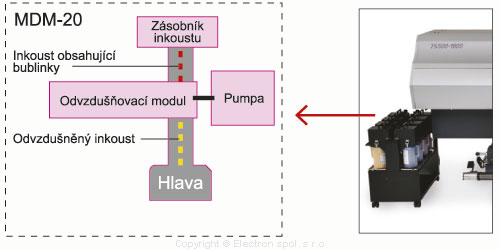

MDM-20 (Mimaki Degassing Module)

Mimaki Degassing Module
Bublinky vzduchu v inkoustu jsou častou příčinou výpadků trysek, resp. nerovnoměrné kvality tisku. K ostranění tohoto problému slouží odvzdušňovací jednotka.

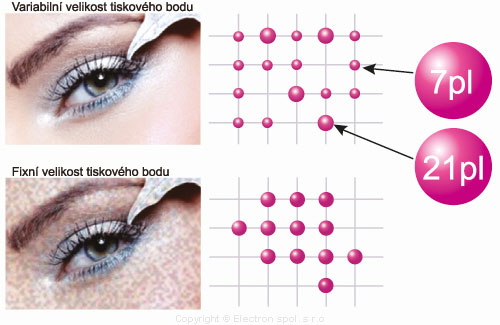

Variabilní velikost tiskového bodu

Max. rozlišení 1.200 dpi a proměnlivá velikost tiskového bodu je schopna poskytnout špičkovou fotografickou kvalitu i při použití pouze čtyř základních barev (CMYK). Velikost kapky (a tím také energie s jakou dopadá na materiál) je nastavitelná na 7 pl nebo 21 pl.
Velikost kapek

Correct Feeding Control (CFC)

Dopravní pás
Correct Feeding Control (CFC) - korekce posunu média pro potlačení pruhování. Tato funkce redukuje a opravuje možné problémy s pruhováním vzniklé kvůli nestejné tloušťce konců dopravního pásu v místě spojení. Korekce probíhá pomocí měření rychlosti posuvu média a automatické korekce rozdílů v tloušťce ve spojích dopravního pásu.

MAPS (Mimaki Advanced Pass Systems)

MAPS-II
Tento systém je určen pro eliminaci pruhování. Je kombinací tiskové techniky RIPu RasterLink Pro, speciálně navržených ICC profilů a řízení denzity tiskových bodů. Využitím dochází k dramatickému poklesu pruhování. Rychlost tisku je snížena o 10%.

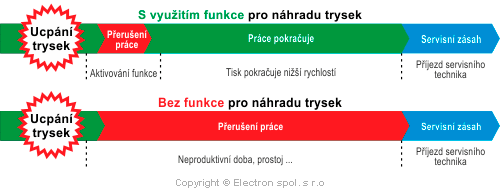

Náhrada trysek

Náhrada trysek
Mezi nové vlastnosti tiskárny patří funkce pro náhradu vadných trysek, která umožňuje, za cenu mírného snížení rychlosti tisku, zachovat kvalitu tisku a bez prostojů pokračovat v práci až do příjezdu servisního technika.

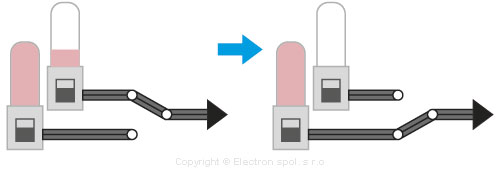

Systém nepřerušitelného dodávání inkoustu (UISS)

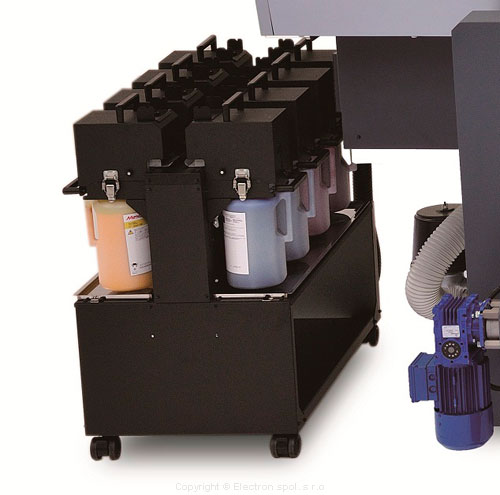

Zásobníky inkoustu
UISS
Uninterrupted Ink Supply System (UISS) - systém nepřerušitelného dodávání inkoustu pro kontinuální tisk je standardní součástí tiskárny. V režimu 4 tiskových barev jsou pro každou barvu k dispozici dva zásobníky inkoustu (každý obsahuje 2.000 ml, tj. celkem 4.000 ml na barvu). Když některý zásobník vyčerpá svoji zásobu inkoustu, tak tiskárna automaticky přepne na druhý zásobník a tisk pokračuje dále bez jakéhokoli přerušení. Prázdný zásobník může být vyměněn během tisku.
Model Tx500-1800B
Max. šířka tisku 1.820 mm
Tisková hlava Typ piezoelektrická
Uspořádání 6 hlav v kaskádovém uspořádání (3 řady)
Metoda tisku tisk na vyžádání
Výška nad médiem 1,5 - 7 mm od spodní strany média
Režimy tisku 4 barva 300 × 300 dpi, Bi/Uni, 1/2/4 pass
300×300HQ dpi, Bi/Uni, 2/4/8 pass
300×450HQ dpi, Bi/Uni, 3/6/12 pass
600×600 dpi, Bi/Uni, 4/8/16 pass
600×900 dpi, Bi/Uni, 6/12/24 pass
600×1200 dpi, Bi/Uni, 8/16/32 pass
6 / 8 barva 300×300 dpi, Bi/Uni, 2/4/8 pass
300×300HQ dpi, Bi/Uni, 4/8/16 pass
600×450 dpi, Bi/Uni, 6/12/24 pass
600×600 dpi, Bi/Uni, 8/16/32 pass
600×900 dpi, Bi/Uni, 12/24/48 pass
600×1200 dpi, Bi/Uni, 16/32/64 pass
Inkoust Acid

C, M, Y, K, Lk, Bl, R, Or

Reaktivní

C, M, Y, K, Lk, Bl, R, Or

Sublimační Bl, M, Y, KD, Lbl, Lm
Množství 8×2 litry
Média Šířka 297 - 1.830 mm
Max. tloušťka 5 mm
Max. hmotnost 60 kg
Max. průměr vnitřní průměr 2" - 3"
vnější průměr max. 420 mm
Nepotisknutelné okraje Přední 1,7 m
Zadní 3,2 m
Přesnost Absolutní ±0,5 mm nebo ±0,3% ze vzdálenosti (větší hodnota)
Opakovatelnost
Kolmost ±0,5 mm / 1.000 mm
Výchylka média max. 5 mm / 10 m
Odpadní zásobník kanystr 3.200 ml, detekce čidlem
Rozhraní USB 2.0
Příkazový jazyk MRL-III
Hlučnost Pohotovostní režim max. 58 dB
Trvalý provozní hluk max. 65 dB
Hluk při nesouvislém tisku max. 70 dB
Bezpečnostní standardy VCCI-Class A, FCC-Class A, UL 60950, CE Marking (EMC,Low Voltage Directive,
Machinery Directive), RoHS
Napájení Napětí tři fáze 380 - 420 V ±10%, max. 20 A, 50/60 Hz ±1 Hz, přípojka Y
Příkon max. 10 kVA
Pracovní prostředí Teplota 20°C až 30°C
Provozní teplota 20°C až 25°C
Vlhkost 35-65% Rh (bez kondenzace)
Změna teploty max. ±10°C/hod
Prašnost max. 0,15 mg/m3(kancelářské prostředí)

Rozměry

(bez externí inkoustové jednotky)

Šířka 3.895 mm
Hloubka 2.750 mm
Výška 1.640 mm
Externí inkoustová jednotka Šířka 775 mm
Hloubka 490 mm
Výška 785 mm
Hmotnost Tiskárna 1.840 kg
Externí jednotka s inkousty 30 kg
Přívod tlakového vzduchu 6 - 8 bar, min. 40 litrů/min
Voda pro mytí dopravního pásu 50 litrů/hod
RIP RasterLink Pro6
Název Označení Poznámka
USB2.0 CABLE (5m) OPT-J0137 1 ks
MPMII i1 Pro Set SPM-005 1 sada
Název Označení Poznámka
Wiper replacement kit SPA-0193 2 ks × 5
Maintenance kit SPC-0188
Head filter replacemant kit SPA-0189 20 archů
Mist absorption and exhaust fan filter replacement kit SPA-0190 30 archů
Ink filter replacement kit SPA-0196 8 ks
Waste ink tank SL SPA-0197 1 ks
TX3 ADHESIVE 1 LITER CAN DANGEROUS GOODS UN1866 SPC-0397 1 litr
Cleaning Stick for Head Surrounding SPC-0527 balení 50 ks
Washing bypass jig kit assy OPT-J0320
AIR FILTER REPLACEMENT KIT SPA-0211 1 ks

Inkousty

Název Označení/td> Objem Barvy
Rc300 Reactive dye ink RC300 2.000 ml Cyan
Magenta
Yellow
Black
Light Black
Blue
Orange
Red
 TP250 Textile pigment ink SPC-0730 2.000 ml Cyan
Magenta
Yellow
Black
Light Cyan
Light Magenta
Blue
Orange
Sb300 Dye sublimation ink SB300 2.000 ml Blue
Magenta
Yellow
Black D
Light Blue
Light Magenta
